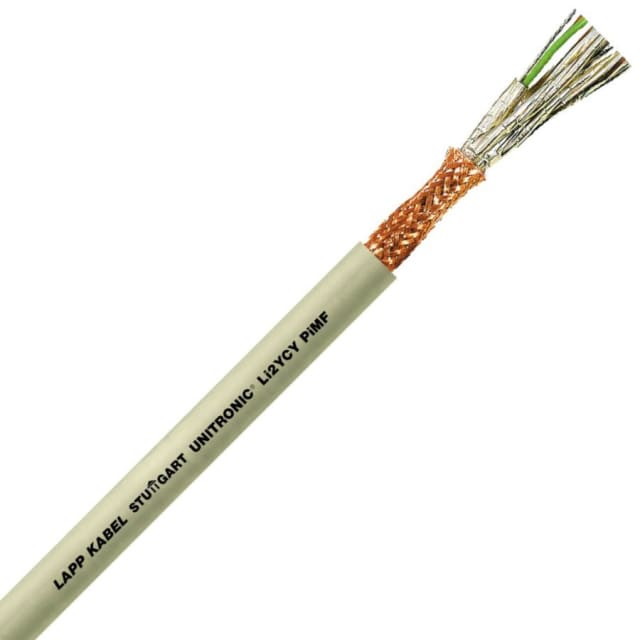

Câble blindé Unitronic LI2YCY PiMF 3x2x0,22 0034041/1

Câble blindé pour transmission de signaux et données basse fréquence

Le câble blindé Unitronic LI2YCY PiMF 3x2x0,22 est conçu pour le transport de signaux et de données en basse fréquence dans les environnements techniques où la stabilité de transmission et la maîtrise des perturbations sont importantes. Sa construction en 3 paires torsadées de section 0,22 mm² convient particulièrement aux circuits de commande, de régulation et de mesure, ainsi qu’aux interfaces de machines et d’équipements.

Double blindage pour mieux contenir les perturbations électromagnétiques

Ce modèle associe un blindage global par tresse et un blindage individuel par feuille sur chaque paire. Cette architecture PiMF, avec paires torsadées et blindées séparément, aide à limiter les influences électromagnétiques entre les circuits et depuis l’environnement extérieur. C’est un choix pertinent lorsque plusieurs signaux faibles circulent côte à côte et que la séparation des paires contribue à préserver la lisibilité des informations transmises.

Construction 3x2x0,22 adaptée aux liaisons de contrôle précises

Avec 6 conducteurs répartis en 3 paires, ce câble répond aux besoins de câblage structurés dans les armoires, machines, capteurs, automatismes et boucles de mesure. L’âme en cuivre nu de classe 2, câblée, offre un bon compromis pour les installations nécessitant une pose propre et une tenue adaptée en usage fixe avec flexions occasionnelles. L’identification des conducteurs par couleur facilite le repérage au moment du raccordement et des opérations de maintenance.

Gaine PVC grise pensée pour l’intégration en environnement intérieur

Sa gaine extérieure en PVC gris permet une intégration simple dans de nombreux ensembles de câblage industriels et tertiaires. Le câble peut être utilisé en locaux secs comme en locaux humides, lorsqu’une liaison de données ou de commande doit rester bien protégée. Son diamètre extérieur d’environ 8,1 mm reste adapté à un passage ordonné dans les chemins de câbles, coffrets et zones techniques où l’encombrement doit rester maîtrisé.

Pose fixe ou flexion occasionnelle avec rayons de courbure définis

Le Unitronic LI2YCY PiMF 3x2x0,22 est destiné à l’installation stationnaire ainsi qu’aux applications avec mouvements limités. Le rayon de courbure minimal admissible est d’environ 81 mm en pose fixe et 162 mm en utilisation flexible. Ces valeurs sont utiles pour préparer un cheminement propre, éviter les contraintes mécaniques inutiles et conserver une géométrie de câble cohérente dans les zones de raccordement, de goulottage ou d’entrée d’armoire.

Plage thermique utile pour les applications de commande et de mesure

Ce câble accepte une température de pose de -5 à 70 °C et une température de service statique de -40 à 80 °C. Cette plage permet son intégration dans de nombreux systèmes techniques exposés à des conditions d’exploitation variées. Pour l’installateur comme pour l’intégrateur, cela apporte une marge de compatibilité intéressante dans les ensembles de contrôle, les liaisons de signaux et les équipements de supervision fonctionnant en continu.

Comportement au feu et points d’attention pour le choix du bon câble

Ce modèle est retardateur de flamme selon IEC 60332-1-2 et classé Eca selon EN 13501-6. Il ne s’agit pas d’un câble sans halogène et il n’est pas annoncé comme faible émission de fumée selon IEC 61034-2. Ces éléments sont importants pour sélectionner le bon produit selon les contraintes du projet, notamment lorsque la priorité porte sur la compatibilité électromagnétique, la structure en paires blindées individuellement et la transmission de signaux en environnement technique.
