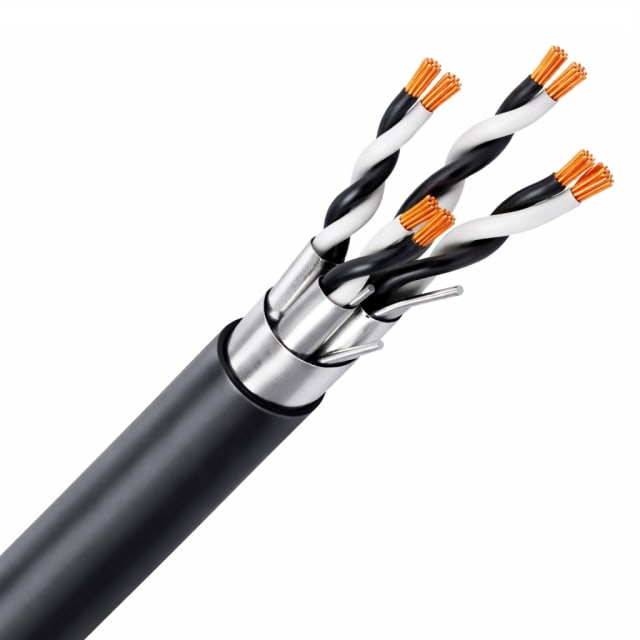

Câble blindé RE-2Y(St)Y-PiMF PE/PVC noir 4x2x0,75

Câble blindé RE-2Y(St)Y-PiMF 4x2x0,75 pour transmission de signaux et liaisons de commande

Ce câble blindé RE-2Y(St)Y-PiMF PE/PVC noir 4x2x0,75 est conçu pour les circuits de commande, de mesure, de sécurité et de transmission de signaux en environnement technique. Sa construction en 4 paires, soit 8 conducteurs au total, permet de raccorder plusieurs voies dans un seul câble tout en conservant une organisation claire du câblage. Le format par paires convient particulièrement aux liaisons où la stabilité du signal et la séparation des circuits sont recherchées.

Construction par paires avec blindage individuel et blindage global

La structure PiMF, avec blindage par paire complété par un blindage global sur feuille, constitue un choix pertinent pour les installations sensibles aux perturbations électromagnétiques. Chaque paire torsadée bénéficie de sa propre protection, ce qui aide à limiter les influences croisées entre circuits, tandis que le blindage général renforce l’écrantage de l’ensemble du câble. Le fil de continuité intégré facilite la mise à la terre du blindage et simplifie le raccordement dans les armoires, coffrets et équipements de contrôle.

Conducteurs cuivre 0,75 mm² et isolation PE pour une lecture propre des signaux

Les âmes en cuivre nu de classe 2 câblée apportent un bon compromis entre tenue mécanique et facilité de mise en œuvre. La section nominale de 0,75 mm² répond bien aux besoins courants en instrumentation, supervision, automatismes et reports d’informations. L’isolation principale en polyéthylène (PE) participe à une bonne séparation électrique des conducteurs, tandis que l’identification par couleur et chiffres aide à repérer rapidement les paires lors du câblage, de la maintenance ou d’une extension d’installation.

Gaine extérieure PVC noire adaptée aux cheminements techniques

Sa gaine extérieure en PVC noir protège le câble sur les parcours fixes en locaux techniques, chemins de câbles, goulottes ou passages en coffret. Sa géométrie ronde favorise une pose propre et régulière, notamment lorsque plusieurs câbles sont regroupés. Avec un diamètre extérieur d’environ 12,28 mm, ce câble conserve un encombrement cohérent pour sa capacité de transmission en 4 paires, tout en restant pratique à intégrer dans des installations tertiaires et industrielles.

Comportement au feu classé Cca s3 d2 a3

Ce câble RE-2Y(St)Y-PiMF dispose d’un classement de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Cette information est utile pour sélectionner un câble conforme aux exigences techniques d’un projet où le comportement au feu fait partie des critères de choix. Elle permet d’identifier rapidement le niveau de performance déclaré du produit en matière de contribution au feu, de production de fumée, de gouttelettes enflammées et d’acidité.

Mise en œuvre en installation fixe et contraintes mécaniques à respecter

Prévu pour une tension nominale de 300 V, ce câble est destiné aux applications de signal et de commande plutôt qu’à l’alimentation de puissance. Son rayon de courbure minimal est de 10 fois le diamètre extérieur, un point important pour préserver la géométrie des paires et la continuité du blindage lors de la pose. Sa plage de température de service en statique de -30 à 90 °C permet son intégration dans des environnements techniques soumis à des variations thermiques marquées, à condition de respecter les conditions de pose adaptées.

Un format 4x2x0,75 utile pour les automatismes, la sécurité et l’instrumentation

Avec ses 4 paires torsadées blindées, ce câble répond bien aux besoins de raccordement d’équipements de commande, de capteurs, de reports d’état, de boucles de signalisation ou d’interfaces d’instrumentation. Il permet de centraliser plusieurs liaisons dans un seul cheminement, de garder une installation lisible et de réduire l’encombrement par rapport à plusieurs câbles séparés. Pour l’installateur comme pour le mainteneur, cette configuration facilite le repérage des circuits et contribue à une intégration plus nette dans les ensembles techniques.
