Câble instrumentation blindé PE/PVC Cca 12x2x0,75 noir

Câble instrumentation blindé 12 paires pour transmission de signaux et liaisons de contrôle

Ce câble instrumentation blindé PE/PVC Cca 12x2x0,75 noir est conçu pour les installations où la stabilité des signaux, l’organisation des paires et la maîtrise des perturbations électromagnétiques sont essentielles. Avec ses 12 paires, soit 24 conducteurs de 0,75 mm², il convient aux circuits de mesure, de commande, de supervision, d’automatisme et aux liaisons basse tension 300 V nécessitant une structure claire et adaptée aux environnements techniques denses.

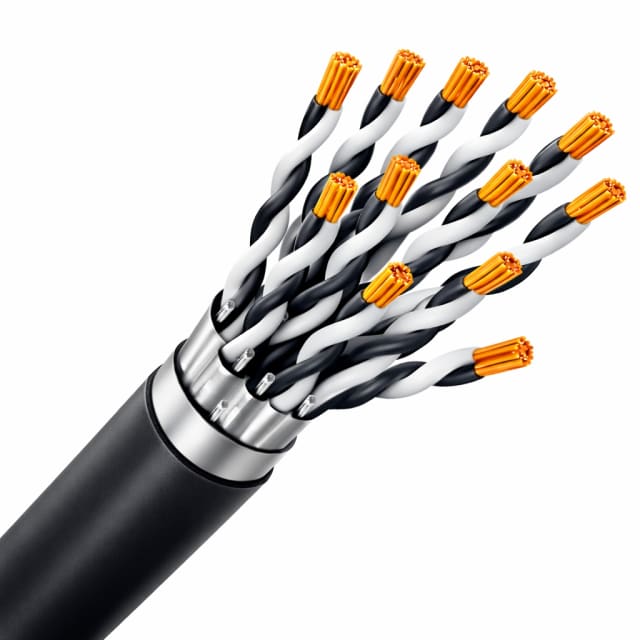

Construction par paires avec blindage paire par paire et blindage global

Sa conception repose sur un câblage par paires avec élément de toronnage dédié, complété par un blindage par paire et un blindage global par feuille. Cette architecture est particulièrement intéressante pour limiter les influences croisées entre circuits et réduire l’impact des parasites sur les transmissions sensibles. Le fil de continuité facilite en plus la reprise de blindage lors du raccordement, ce qui simplifie les opérations de mise en œuvre dans les armoires, coffrets et équipements de terrain.

Âmes cuivre section 0,75 mm² et isolation PE pour les applications d’instrumentation

Les conducteurs en cuivre nu de classe 2 câblée offrent une section nominale de 0,75 mm² adaptée aux besoins courants en instrumentation et en commande. L’isolation principale en polyéthylène (PE) contribue à une bonne tenue des caractéristiques électriques sur les lignes de signal. L’identification des conducteurs par couleur et chiffres permet de repérer plus facilement les paires au moment du câblage, ce qui aide à gagner du temps lors de l’installation, de la maintenance ou des extensions de réseau.

Gaine extérieure PVC noire et format rond pour un passage plus pratique

Sa gaine extérieure en PVC noir protège l’ensemble tout en conservant une géométrie ronde appréciée pour le tirage et le cheminement dans les parcours techniques. Avec un diamètre extérieur approximatif de 19,13 mm, ce câble s’intègre dans de nombreuses configurations de chemin de câble, goulotte ou passage en local technique. Son toronnage en faisceau et couches participe à une construction homogène, utile pour obtenir un câble bien structuré sur les longueurs importantes.

Classement Cca pour les projets exigeant un câble de sécurité et de commande mieux identifié

Ce modèle bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Pour les acheteurs professionnels, cette donnée permet d’identifier rapidement un câble instrumentation blindé PE/PVC destiné aux projets où le classement feu du câble fait partie des critères de sélection. C’est un point de choix important dans les installations de commande, de sécurité et de bus lorsque le cahier des charges impose une désignation précise sur la performance de réaction au feu.

Souplesse d’installation en pose fixe et tenue en température étendue

Prévu pour une température de service statique de -30 à 90 °C, ce câble répond aux contraintes rencontrées dans de nombreux environnements techniques intérieurs ou abrités. Son rayon de courbure minimal de 10 fois le diamètre extérieur doit être pris en compte pour préserver la structure des paires et des blindages pendant la pose. Cette caractéristique est particulièrement utile lors de l’intégration dans des armoires, châssis, baies ou réseaux de liaison où les changements de direction doivent rester maîtrisés.

Format 12x2x0,75 adapté aux installations multi-signaux

La configuration 12x2x0,75 permet de regrouper plusieurs boucles de mesure ou de commande au sein d’un même câble, ce qui aide à rationaliser le câblage sur les équipements comportant de nombreux points de connexion. Ce format est bien adapté aux applications où l’on souhaite centraliser plusieurs liaisons d’instrumentation tout en conservant une séparation efficace entre paires. Avec un poids indicatif de 441 kg/km, il s’adresse aux installations où l’on recherche avant tout une solution technique structurée pour transporter plusieurs signaux dans une seule enveloppe.
