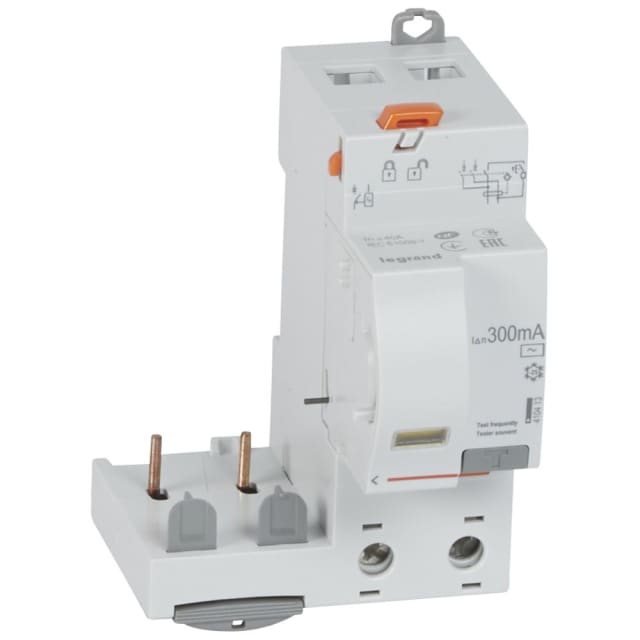

Bloc différentiel adaptable DX3 2P 40A 300mA 410413

Bloc différentiel adaptable 2P pour compléter un disjoncteur DX3

Ce bloc différentiel adaptable DX3 2P 40A 300mA de type AC est conçu pour s’associer à un disjoncteur DX3 en 1 module par pôle afin de lui ajouter une fonction différentielle. Il constitue une solution pratique pour composer une protection modulaire cohérente dans un tableau électrique, tout en conservant l’encombrement compact de 2 modules. Ce format facilite l’intégration dans les coffrets où la place disponible doit être optimisée sans compromettre la lisibilité de l’appareillage.

Protection différentielle 300 mA pour les défauts d’isolement

Avec un courant différentiel assigné de 300 mA, ce bloc différentiel est destiné à la détection des défauts d’isolement et à la coupure immédiate du circuit associé en cas de fuite à la terre. Son type AC permet la détection des courants différentiels alternatifs sinusoïdaux. Le déclenchement instantané, sans temporisation réglable, apporte une réponse directe lorsque le seuil de défaut est atteint. Ce produit convient ainsi aux installations où l’on recherche une protection différentielle modulaire claire, adaptée à un montage sur appareillage DX3 compatible.

Calibre 40 A et configuration bipolaire pour circuits monophasés

Sa configuration 2 pôles et son calibre nominal de 40 A le destinent aux applications monophasées nécessitant une protection différentielle associée à un disjoncteur modulaire. La plage de tension nominale de 170 à 253 V et la fréquence de 50 Hz permettent une intégration conforme aux usages courants en tableau. Ce positionnement technique en fait un choix pertinent pour les professionnels et installateurs qui souhaitent équiper un départ avec une protection différentielle adaptée, lisible et homogène dans la gamme DX3.

Raccordement souple et installation soignée en tableau

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm², ce qui laisse une bonne latitude selon la section du circuit et l’architecture du tableau. Le système à vis favorise un montage net et maîtrisé. La présence d’un dispositif de verrouillage apporte un maintien adapté lors de l’association avec le disjoncteur compatible, ce qui facilite le travail d’intégration et contribue à une installation plus structurée dans les ensembles modulaires.

Format compact 2 modules pour tableaux résidentiels et tertiaires

Grâce à son encombrement réduit de 2 modules, ce bloc différentiel adaptable s’intègre facilement dans les tableaux où chaque emplacement compte. Il permet de constituer une protection différentielle modulaire sans recourir à un appareil plus encombrant lorsque l’architecture de l’installation repose déjà sur des disjoncteurs DX3 à 1 module par pôle. Pour les chantiers de création, d’extension ou de remise à niveau d’un coffret, cette compacité simplifie le repérage des départs et la rationalisation du câblage.

Caractéristiques d’isolement et tenue adaptées à l’environnement d’exploitation

Ce modèle dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des caractéristiques utiles pour l’intégration dans des ensembles de distribution modulaire. Son indice de protection IP20 correspond à un usage en enveloppe adaptée, tandis que son degré de pollution 2 s’inscrit dans les environnements habituels de tableaux électriques. Sa plage de température de fonctionnement de -25 à 70 °C permet son emploi dans des conditions d’exploitation étendues, selon les contraintes du local technique ou de l’armoire.

Un choix cohérent pour une protection différentielle modulaire DX3

Ce bloc différentiel adaptable DX3 2P 40A 300mA répond aux besoins des installations recherchant une protection différentielle modulaire associable à un disjoncteur de la même gamme. Il se distingue par son format compact, son déclenchement instantané, son type AC et ses capacités de raccordement adaptées aux pratiques courantes de câblage. Pour l’acheteur, c’est une référence intéressante lorsque l’objectif est de compléter un appareillage de protection DX3 avec une fonction différentielle bien identifiée, sans complexifier inutilement la composition du tableau.
