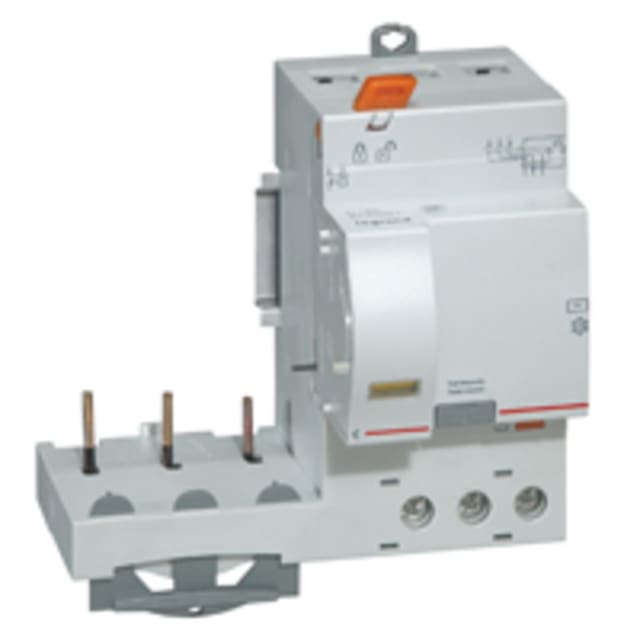

Bloc différentiel DX³ 3P 300mA 63A type A 410483

Bloc différentiel DX³ 3P type A 300 mA 63 A pour protection différentielle modulaire

Ce bloc différentiel DX³ 3 pôles est conçu pour compléter un disjoncteur de la gamme DX³ en 1 module par pôle afin d’ajouter une fonction de protection différentielle adaptée aux installations de distribution. Avec un courant nominal de 63 A et une sensibilité de 300 mA, il répond aux besoins de protection contre les défauts d’isolement sur circuits tripolaires, tout en s’intégrant dans une architecture de tableau modulaire cohérente et compacte.

Type A : détection des défauts différentiels compatibles avec usages courants

La technologie type A permet la détection des courants différentiels alternatifs et des courants différentiels continus pulsés. Ce choix est particulièrement pertinent pour des circuits alimentant des équipements susceptibles de générer ce type de défaut, tout en conservant une lecture claire du niveau de protection recherché. En version 300 mA, ce bloc différentiel s’oriente vers une protection différentielle de ligne ou de départ, selon l’organisation retenue dans le tableau.

Format adaptable pour disjoncteurs DX³ en 1 module par pôle

Ce modèle est prévu pour être associé aux disjoncteurs DX³ compatibles en 1 module par pôle. Cette conception adaptable facilite la constitution d’un ensemble de protection modulaire homogène, sans multiplier les appareils indépendants. Le résultat est plus lisible dans le coffret, mieux organisé au moment du câblage et plus pratique lorsqu’il faut maintenir une continuité de gamme dans un tableau de distribution.

Calibre 63 A et fonctionnement instantané sans temporisation

Avec un calibre de 63 A, ce bloc différentiel convient aux départs nécessitant une intensité nominale soutenue. Sa sensibilité de 0,3 A est fixe, sans réglage du courant de fuite, et son temps de retard maximal de 0 ms indique un fonctionnement instantané. Il s’adresse donc aux configurations où une réponse immédiate au défaut différentiel est recherchée, sans temporisation ni réglage de sélectivité intégrés sur l’appareil lui-même.

Compatibilité électrique et tenue d’isolement pour tableaux de distribution

Ce bloc différentiel fonctionne sur une tension nominale de 250 à 440 V en 50 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques adaptées à l’environnement des tableaux de distribution modulaires. Ces données sont importantes pour sécuriser le choix du matériel dans une installation où la cohérence entre appareillage, tension de service et niveau d’isolement doit être parfaitement maîtrisée.

Raccordement pratique avec plusieurs sections de conducteurs

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion offre une bonne souplesse pour s’adapter aux sections couramment rencontrées en armoire et en tableau. Pour l’installateur, cela facilite l’intégration dans des montages neufs comme en adaptation, tout en conservant une solution compatible avec des besoins de câblage variés.

Encombrement modulaire et intégration soignée dans le tableau

Avec un format de 3 modules, ce bloc différentiel s’intègre de manière rationnelle dans un tableau électrique lorsque l’optimisation de place reste un critère important. Son indice de protection IP20 correspond à un usage dans une enveloppe adaptée, et la présence d’un dispositif de verrouillage apporte un complément utile pour les opérations d’exploitation ou de maintenance. L’ensemble contribue à une intégration propre, claire et techniquement cohérente dans la série DX³.

Conditions d’utilisation adaptées aux environnements techniques exigeants

Ce bloc différentiel est prévu pour fonctionner dans une plage de température ambiante de -25 à 70 °C, avec un degré de pollution 2. Ces caractéristiques le destinent à des environnements d’installation techniques où la stabilité de fonctionnement de l’appareillage modulaire doit être prise en compte dès le choix du matériel. Pour un tableau de protection triphasé nécessitant un bloc différentiel type A 300 mA en 63 A, cette version DX³ constitue une solution précise, lisible et adaptée à une intégration professionnelle.
