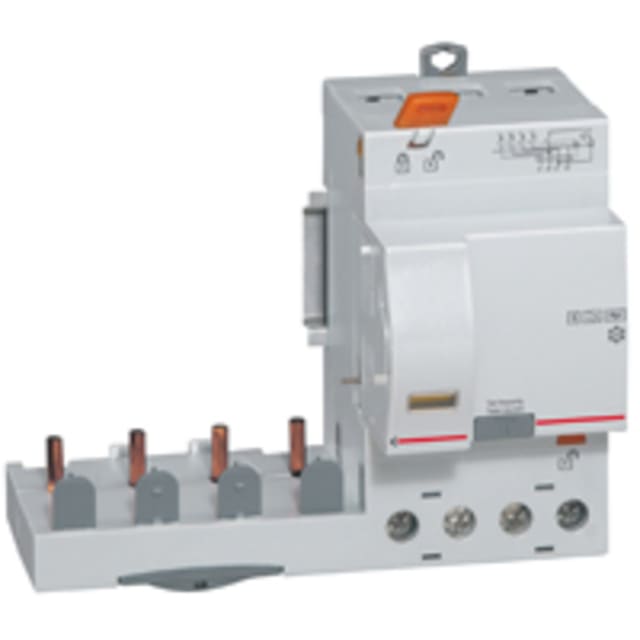

Bloc différentiel DX³ 4P 30mA 63A type A 410526

Bloc différentiel adaptable pour disjoncteurs DX³ 1 module par pôle

Ce bloc différentiel DX³ 4P 30 mA 63 A type A est conçu pour compléter des disjoncteurs DX³ en 1 module par pôle au sein d’un tableau électrique. Son format adaptable permet de constituer une protection différentielle associée, avec une intégration cohérente dans les ensembles modulaires de la gamme DX³. Cette configuration convient aux installations où l’on recherche une protection des personnes par détection des défauts d’isolement, tout en conservant une architecture claire et homogène dans le coffret.

Protection différentielle 30 mA type A pour les usages nécessitant une détection étendue

Avec une sensibilité de 30 mA, ce bloc différentiel assure une coupure rapide en cas de courant de défaut, afin de contribuer à la protection des personnes. Son type A permet la détection des courants différentiels alternatifs et des courants pulsés, ce qui le rend adapté aux circuits alimentant des équipements susceptibles de générer ce type de défaut. C’est un choix pertinent pour les environnements domestiques et tertiaires intégrant des appareils électroniques ou des charges modernes.

Version tétrapolaire 63 A pour réseaux multipolaires et tableaux bien dimensionnés

Sa configuration 4 pôles le destine aux installations nécessitant la coupure simultanée de plusieurs conducteurs. Son courant nominal de 63 A permet de l’intégrer sur des départs ou ensembles de circuits demandant une intensité compatible avec ce calibre. La plage de tension nominale de 250 à 440 V et la fréquence 50 Hz facilitent son intégration dans de nombreuses configurations de distribution modulaire, tout en conservant une lecture simple du dimensionnement du tableau.

Encombrement optimisé pour une intégration modulaire propre

Ce modèle est annoncé en 3 modules, ce qui permet d’optimiser l’occupation du rail dans le coffret lorsqu’il est associé aux disjoncteurs DX³ compatibles. Cet encombrement contenu est particulièrement intéressant lors de la conception d’un tableau où chaque module compte, notamment dans les installations denses ou lors d’une extension. L’association avec la série DX³ apporte une continuité pratique pour la composition, le repérage et la maintenance de l’appareillage.

Raccordement pratique avec large capacité de connexion

Le bloc accepte des conducteurs monofilaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette capacité de raccordement offre une bonne souplesse pour s’adapter aux sections couramment rencontrées dans les tableaux de répartition. Pour l’installateur, cela facilite la mise en œuvre sur des circuits de puissance variable, tout en aidant à conserver un câblage net et maîtrisé dans l’enveloppe.

Caractéristiques utiles pour l’installation en tableau électrique

Ce bloc différentiel dispose d’un dispositif de verrouillage, un point appréciable pour sécuriser certaines interventions ou éviter les manipulations non souhaitées. Son indice de protection IP20 correspond à un usage en environnement protégé à l’intérieur d’un coffret ou d’une armoire. Il présente également une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des caractéristiques adaptées à l’univers de la protection modulaire basse tension.

Fonctionnement direct sans temporisation ni réglage

Ce modèle fonctionne sans retard réglable et avec un temps de retard maximal de 0 ms. Il est donc pensé pour une action immédiate lors de la détection d’un défaut différentiel, sans logique de temporisation. L’absence de réglage simplifie le choix du produit pour les besoins standard en protection différentielle 30 mA et permet de viser une mise en œuvre directe, lisible et efficace dans le tableau.

Un choix pertinent pour compléter une protection modulaire DX³

Pour un projet de tableau électrique demandant une protection différentielle adaptable, ce bloc différentiel DX³ 4P 30 mA 63 A type A constitue une solution cohérente pour composer un ensemble modulaire avec des disjoncteurs DX³ compatibles. Il combine sensibilité 30 mA, configuration tétrapolaire, calibre 63 A et compatibilité de gamme, avec des caractéristiques techniques claires pour orienter un achat précis et éviter toute confusion au moment de l’intégration dans l’installation.
