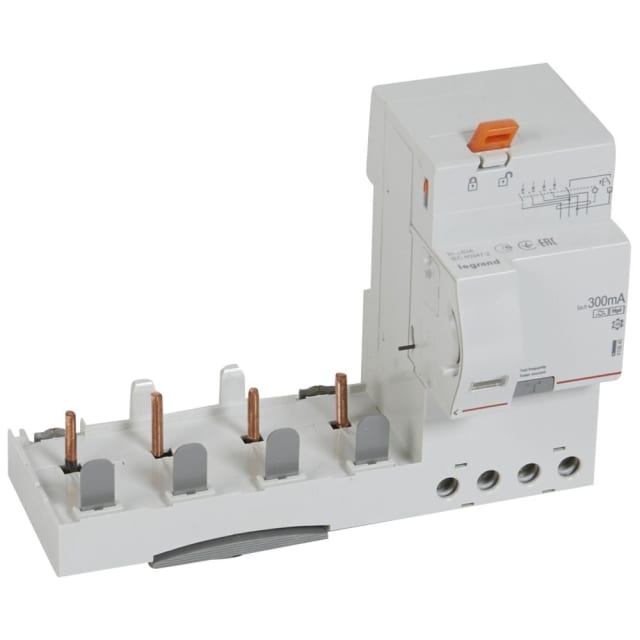

Bloc différentiel adaptable DX³ 4P 63A 300mA 410640

Bloc différentiel adaptable DX³ 4P 63A 300 mA pour protection différentielle tétrapolaire

Ce bloc différentiel adaptable DX³ 4 pôles est conçu pour compléter un appareillage modulaire compatible de la gamme DX³ en configuration 1,5 module par pôle. Avec un courant nominal de 63 A et une sensibilité de 300 mA, il répond aux besoins de protection différentielle sur des départs tétrapolaires en environnement de distribution électrique. Son format adaptable permet d’ajouter la fonction différentielle à un disjoncteur de la gamme prévue, afin de constituer une protection cohérente et compacte dans le tableau.

Type F : une réponse adaptée aux circuits sensibles et aux usages modernes

Ce modèle intègre une détection de type F, adaptée aux courants différentiels alternatifs et à certaines composantes de défaut liées aux équipements électroniques. Ce choix est particulièrement pertinent lorsque l’installation alimente des charges susceptibles de générer des perturbations plus complexes qu’un simple défaut sinusoïdal. Il constitue ainsi une solution intéressante pour améliorer la continuité d’exploitation sur des circuits exposés aux déclenchements parasites, tout en maintenant la fonction de protection différentielle attendue.

Sensibilité 300 mA pour la protection contre les défauts d’isolement persistants

Avec un courant de défaut assigné de 0,3 A, ce bloc différentiel est destiné à la détection de défauts d’isolement plus élevés, notamment dans les applications où l’objectif est de surveiller les fuites à la terre persistantes sur un départ. Cette sensibilité 300 mA convient aux architectures de protection différentielles sélectives ou techniques selon la conception retenue en tableau. L’appareil déclenche sans temporisation réglable, avec un temps de retard maximal de 0 ms, pour une réaction immédiate en cas de défaut détecté.

Compatibilité tableau et intégration dans la gamme DX³

Ce bloc différentiel adaptable est prévu pour une intégration avec les disjoncteurs DX³ compatibles en 1,5 module par pôle. Il s’adresse aux professionnels et aux installateurs recherchant une solution modulaire homogène dans les ensembles de protection et de distribution. Son encombrement annoncé de 3 modules favorise une implantation rationnelle dans le coffret, tout en conservant une lecture claire des protections en façade. La technologie de raccordement à vis facilite également son intégration dans les tableaux électriques structurés.

Caractéristiques électriques utiles à l’installation

Ce bloc différentiel fonctionne sur une tension nominale de 250 à 440 V en 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces données en font un appareil adapté aux ensembles modulaires où la robustesse électrique et la cohérence de coordination sont essentielles. Sa configuration tétrapolaire permet la surveillance simultanée de plusieurs conducteurs dans les distributions triphasées avec neutre, avec un niveau de courant nominal de 63 A compatible avec de nombreux départs de puissance intermédiaire.

Raccordement pratique et tenue en conditions d’exploitation

Le raccordement accepte des conducteurs monofilaire de 1,5 à 35 mm² et multifilaire de 1,5 à 25 mm², ce qui couvre une large plage de sections courantes en tableau. Cette souplesse simplifie l’adaptation aux conducteurs existants lors du montage ou du remplacement. L’appareil dispose également d’un dispositif de verrouillage, d’une protection contre les déclenchements intempestifs et d’un indice de protection IP20. Il est conçu pour fonctionner dans une plage de température ambiante étendue de -25 à +70 °C, ce qui permet son intégration dans des environnements techniques variés.

Un choix pertinent pour les ensembles de protection et distribution électrique

Ce bloc différentiel adaptable DX³ 4P 63A 300 mA s’adresse aux besoins de tableaux électriques nécessitant une protection différentielle modulaire, lisible et compatible avec l’écosystème DX³. Il convient lorsque l’on souhaite associer protection magnétothermique et fonction différentielle au sein d’un ensemble coordonné, sans multiplier les appareillages indépendants. Son positionnement technique, son type F et sa conception pour tableaux de distribution en font une solution particulièrement adaptée aux installations exigeant une protection différentielle précise et une intégration propre en coffret.
