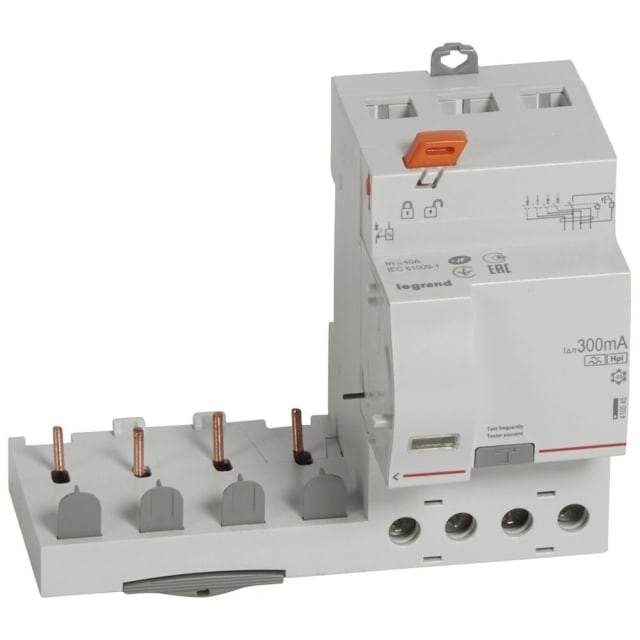

Bloc différentiel adaptable DX3 4P 40A 300mA 410545

Bloc différentiel adaptable DX3 4P 40A 300mA pour protection différentielle des départs

Ce bloc différentiel adaptable DX3 tétrapolaire est conçu pour compléter un disjoncteur DX3 en 1 module par pôle et assurer une protection différentielle efficace des départs. En 4 pôles, avec un courant nominal de 40 A et une sensibilité de 300 mA, il répond aux besoins des installations de distribution où la détection des défauts d’isolement doit être associée à un appareillage modulaire compact et cohérent en tableau.

Type F avec immunité renforcée contre les déclenchements intempestifs

Sa technologie différentielle de type F permet de détecter les défauts à composantes alternatives et continues, ainsi que les courants de défaut à fréquences plus élevées. Ce positionnement est particulièrement pertinent pour les circuits alimentant des équipements électroniques ou des charges générant des perturbations. La protection contre les déclenchements intempestifs apporte un fonctionnement plus stable dans les environnements où la continuité de service doit être mieux maîtrisée.

Format adaptable pour disjoncteurs DX3 1 module par pôle

Ce modèle est prévu pour un montage à droite des disjoncteurs DX3 compatibles en 1 module par pôle. Son format 3 modules permet d’intégrer la fonction différentielle sans recourir à un appareil monobloc plus encombrant. Cette conception facilite la réalisation de départs protégés dans les tableaux électriques, tout en conservant une architecture modulaire claire, pratique à repérer et à faire évoluer.

Caractéristiques électriques adaptées aux tableaux triphasés avec neutre

Avec sa configuration 4P, ce bloc différentiel convient aux circuits triphasés avec neutre. Il accepte une tension nominale de 250 à 440 V pour une fréquence de 50 Hz. Son courant différentiel assigné de 0,3 A est associé à un déclenchement sans temporisation réglable, avec un temps de retard maximal de 0 ms, pour une coupure immédiate en cas de défaut détecté. La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 4 kV renforcent son adéquation aux exigences habituelles des ensembles de protection et de distribution.

Raccordement à vis pour câblage traditionnel en armoire ou coffret

Ce bloc différentiel adaptable est prévu pour un câblage traditionnel avec bornes à vis en sortie basse. Il accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm², ce qui permet de couvrir une large plage de sections selon la composition du départ et les contraintes de raccordement en tableau. Ce niveau de compatibilité facilite l’intégration dans de nombreux coffrets et armoires de distribution.

Utilisation maîtrisée en environnement de tableau électrique

Son indice de protection IP20 le destine à une installation dans une enveloppe adaptée. Le degré de pollution 2 correspond à un usage dans les environnements prévus pour l’appareillage modulaire de tableau. Le produit intègre également un dispositif de verrouillage, utile pour sécuriser certaines opérations d’intervention ou de maintenance. Sa plage de fonctionnement de -25 à 70 °C permet une mise en œuvre dans des conditions d’exploitation étendues.

Un choix pertinent pour compléter une protection modulaire DX3

Ce bloc différentiel adaptable 4P 40A 300mA s’adresse aux professionnels et installateurs recherchant une solution modulaire pour associer protection différentielle et disjoncteur DX3 compatible. Son type F, son immunité renforcée, son encombrement contenu et sa compatibilité avec le câblage traditionnel en font une réponse technique précise pour la protection des départs dans les tableaux de distribution électrique.
