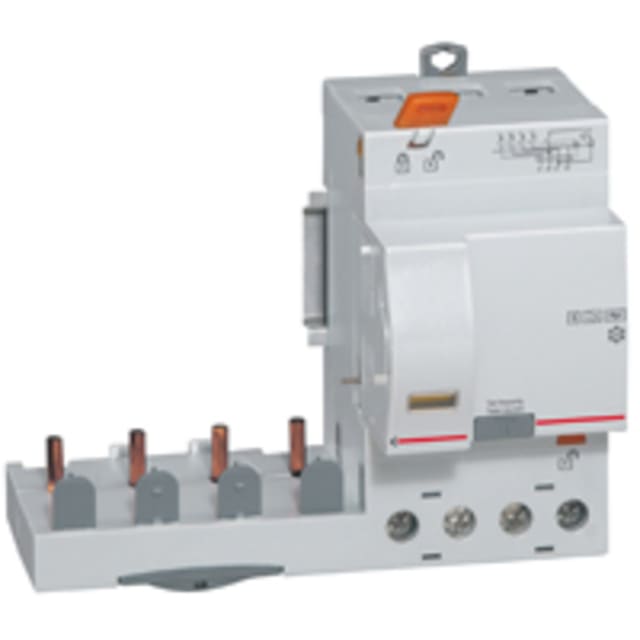

Bloc différentiel DX³ 4P 300mA 63A type A 410529

Bloc différentiel adaptable DX³ pour protection différentielle en tableau

Ce bloc différentiel DX³ 4P 300 mA 63 A type A est conçu pour compléter un disjoncteur modulaire DX³ en 1 module par pôle. Sa fonction est d’assurer une protection différentielle des départs en détectant les défauts d’isolement et les courants de fuite, avec coupure immédiate sans temporisation. En version tétrapolaire, il convient aux installations nécessitant la surveillance de plusieurs conducteurs actifs, tout en conservant une intégration cohérente dans un tableau électrique modulaire.

Sensibilité 300 mA adaptée à la protection des installations

Avec un courant différentiel nominal de 300 mA, ce bloc différentiel est particulièrement adapté aux applications où l’objectif principal est la protection de l’installation contre les défauts d’isolement persistants et la réduction des risques liés aux courants de fuite à la terre. Son déclenchement sans retard, avec un temps maximal de 0 ms, permet une réaction immédiate dès dépassement du seuil prévu.

Type A pour la détection des défauts en courant alternatif et composante continue

Le type A permet la détection des défauts différentiels en courant alternatif ainsi que des courants comportant une composante continue pulsée. Ce point est important pour les circuits alimentant des équipements susceptibles de générer ce type de défaut, comme certains appareillages électroniques, automatismes, variateurs ou usages techniques modernes du bâtiment. Ce choix contribue à une protection différentielle mieux adaptée qu’un simple type AC lorsque l’environnement électrique est plus exigeant.

Calibre 63 A et exécution 4 pôles pour intégration sur circuits triphasés avec neutre

Son courant nominal de 63 A lui permet d’être utilisé sur des départs de puissance cohérents avec cette intensité, tandis que sa configuration 4 pôles le destine aux circuits triphasés avec neutre. La plage de tension nominale de 250 à 440 V et la fréquence de 50 Hz facilitent son intégration dans de nombreuses architectures de distribution modulaire. Son format de 3 modules optimise également l’encombrement dans le coffret tout en restant compatible avec l’écosystème DX³ prévu pour les disjoncteurs en 1 module par pôle.

Montage sur disjoncteur DX³ et câblage pensé pour le tableau

Ce bloc différentiel est prévu pour un montage associé aux disjoncteurs DX³ compatibles, ce qui simplifie la constitution d’un ensemble de protection modulaire homogène. Il accepte des conducteurs monofilaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm², ce qui laisse une bonne souplesse au moment du raccordement selon la section retenue dans le tableau. La présence d’un dispositif de verrouillage apporte un maintien adapté lors de l’exploitation et des interventions.

Caractéristiques électriques utiles en exploitation

Ce modèle dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des valeurs adaptées à l’environnement du tableau électrique modulaire. Son degré de pollution 2 correspond à un usage en environnement intérieur maîtrisé, et son indice de protection IP20 participe à la protection contre les contacts avec les parties actives lorsqu’il est installé dans son enveloppe prévue. Le fonctionnement est donné pour une température ambiante de -25 à 70 °C, ce qui facilite son emploi dans des conditions d’exploitation variées.

Un choix précis pour compléter une protection modulaire DX³

Ce bloc différentiel DX³ 4P 300 mA 63 A type A s’adresse aux professionnels et installateurs recherchant un appareil de protection différentielle adaptable, spécifiquement conçu pour une association avec des disjoncteurs DX³ 1 module par pôle. Il constitue une solution pertinente lorsque l’on veut équiper un départ tétrapolaire avec une protection différentielle de type A, dans un format compact, clair à identifier et simple à intégrer dans une distribution modulaire structurée.
