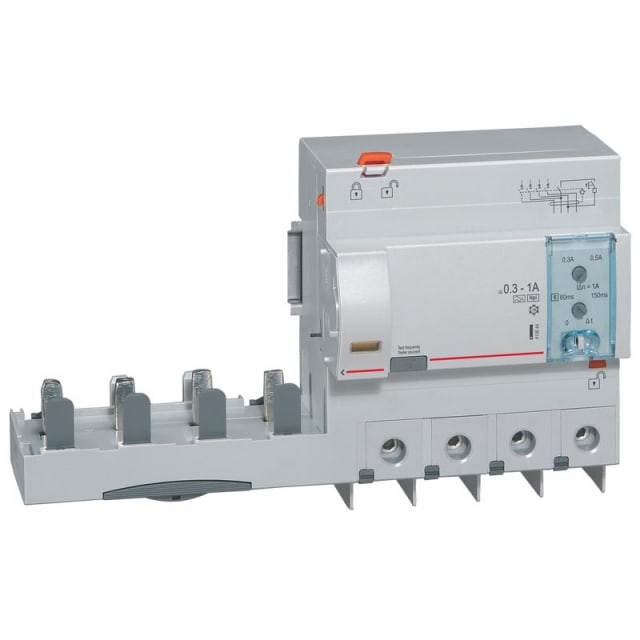

Bloc différentiel DX³ 4P 125A Hpi réglable 410644

Bloc différentiel tétrapolaire réglable pour protection de départs forte intensité

Ce bloc différentiel DX³ en 4 pôles et 125 A est conçu pour compléter un appareil modulaire compatible de la gamme DX³ en 1,5 module par pôle. Il permet d’ajouter une protection différentielle sur des départs triphasés + neutre tout en conservant une architecture de tableau cohérente et compacte. Son calibre élevé le destine aux installations où l’intensité nominale, la continuité de service et la sélectivité de protection doivent être gérées avec précision.

Sensibilité différentielle réglable de 300 à 1000 mA

L’un des atouts majeurs de ce bloc différentiel réside dans son courant de défaut réglable de 0,3 à 1 A. Cette plage d’ajustement permet d’adapter la protection au niveau de sensibilité recherché selon la nature du départ, les contraintes d’exploitation et la coordination avec les autres protections différentielles en amont ou en aval. Ce réglage apporte davantage de souplesse sur les tableaux de distribution nécessitant une protection différenciée selon les circuits alimentés.

Type F à immunité renforcée contre les déclenchements intempestifs

Ce modèle de type F, aussi identifié dans la gamme comme Hpi, détecte les défauts à composantes alternatives et continues pulsées, avec en plus une meilleure tenue aux environnements perturbés. Il convient particulièrement aux usages où des équipements électroniques, variateurs, automatismes ou charges générant des composantes haute fréquence peuvent provoquer des déclenchements non souhaités. Cette immunité renforcée aide à préserver la disponibilité des circuits tout en maintenant une protection différentielle adaptée.

Temporisation réglable pour une meilleure sélectivité

Le bloc différentiel dispose d’un temps de retardement réglable, avec une temporisation pouvant aller jusqu’à 150 ms. Cette fonction est particulièrement utile pour organiser la sélectivité différentielle dans un tableau comportant plusieurs niveaux de protection. En pratique, elle permet de privilégier le déclenchement de l’appareil le plus proche du défaut et d’éviter l’ouverture inutile d’un départ amont, ce qui facilite l’exploitation et limite l’impact d’un défaut d’isolement sur l’ensemble de l’installation.

Intégration adaptée aux appareillages DX³ 1,5 module par pôle

Ce bloc différentiel est prévu pour se monter à droite des disjoncteurs et interrupteurs-sectionneurs à déclenchement DX³ compatibles en 100 A et 125 A, dans une configuration 1,5 module par pôle. Son format de 6 modules permet une intégration rationnelle dans les enveloppes modulaires. Cette conception facilite la constitution d’ensembles de protection homogènes pour les tableaux de distribution nécessitant un niveau de courant important sans multiplier les appareils indépendants.

Raccordement et tenue électrique pensés pour les tableaux de distribution

Ce bloc accepte des conducteurs monofilares de 1,5 à 70 mm² et des conducteurs multifilaires de 1,5 à 50 mm², ce qui couvre une large variété de configurations de câblage en armoire et en coffret. Sa tension nominale s’étend de 250 à 440 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Ces caractéristiques en font une solution adaptée aux environnements de distribution où la robustesse de raccordement et la cohérence des protections électriques sont essentielles.

Conçu pour une exploitation technique exigeante

Avec son indice de protection IP20, son dispositif de verrouillage et sa plage de fonctionnement de -25 à +70 °C, ce bloc différentiel répond aux besoins des installations techniques soumises à des conditions d’exploitation variées. Son degré de pollution 3 confirme son usage dans des environnements de tableau électrique où les contraintes d’installation imposent un appareillage adapté. Pour l’acheteur professionnel comme pour le tableautier, c’est un bloc différentiel réglable pertinent lorsqu’il faut combiner forte intensité, type F/Hpi et temporisation ajustable dans un ensemble DX³.
