Bloc de puissance Viking 3 35 à 95 mm² M10 039017

Bloc de puissance Viking 3 pour raccordements de forte section

Ce bloc de puissance Viking 3 est conçu pour assurer une liaison électrique claire et compacte entre conducteurs de forte section dans les tableaux, armoires et ensembles de distribution. Il s’agit d’un modèle à un étage, au pas de 42 mm, prévu pour une implantation sur rail DIN 35 mm. Sa conception répond aux besoins de raccordement en atelier comme sur installation, avec une configuration adaptée aux câbles cuivre ou aluminium selon le mode de connexion utilisé.

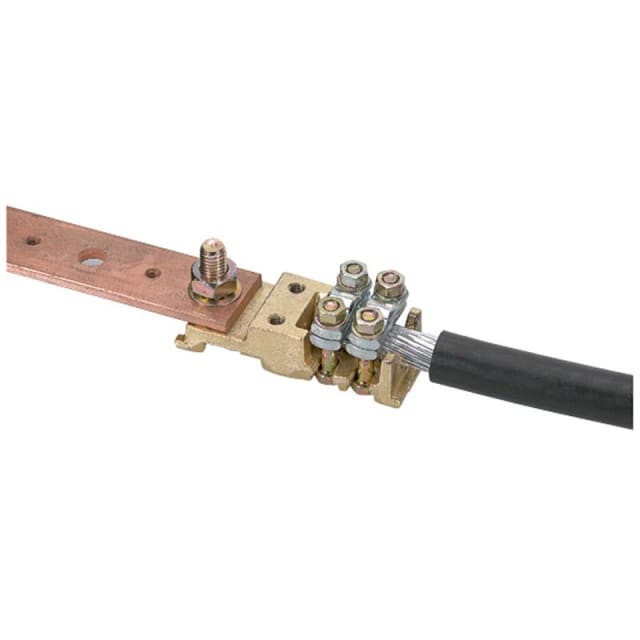

Configuration plage-câble avec connexion M10

Cette version associe un raccordement par boulon M10 côté cosse et un raccordement à vis côté câble. Elle convient ainsi aux montages où l’on doit relier une cosse de câble de forte capacité à un conducteur raccordé directement dans le bloc. Ce principe de connexion facilite l’intégration dans les circuits de puissance, tout en apportant une solution lisible pour le câblage de répartition, d’alimentation ou de renvoi.

Capacité de raccordement adaptée aux conducteurs de 35 à 95 mm²

Le bloc accepte les conducteurs monofilares, multibrins et souples dans une plage de 35 à 95 mm² pour le raccordement direct côté câble. Pour le côté à cosse, il prend en charge des conducteurs souples sans gaine jusqu’à 150 mm². Cette polyvalence permet de gérer des départs ou arrivées de puissance avec des sections importantes, sans multiplier les accessoires de transition. C’est un choix pertinent lorsque l’installation impose des connexions franches, robustes et bien identifiées.

Intensité nominale de 315 A pour les circuits de puissance

Avec un courant de dimensionnement de 315 A et une tension assignée de 1000 V, ce bloc de jonction est dimensionné pour les applications de distribution électrique où la tenue en courant et la compatibilité avec les fortes sections sont déterminantes. Il trouve naturellement sa place dans les ensembles où l’on recherche une connexion de puissance sur rail, tout en conservant une architecture de câblage ordonnée et accessible.

Montage sur rail DIN 35 mm et encombrement bien défini

Son montage sur rail DIN 35 mm simplifie l’intégration dans les coffrets et armoires. Avec une largeur de 42 mm, une hauteur de 89,5 mm et une profondeur de 296 mm, ce bloc Viking 3 s’insère dans les environnements techniques où l’espace doit être anticipé avec précision. Son format est particulièrement adapté aux installations qui nécessitent une borne de puissance dédiée, capable d’absorber des sections élevées sans compromis sur la lisibilité du câblage.

Conception pratique pour le repérage et l’exploitation

Le corps isolant en thermoplastique gris s’intègre facilement dans les ensembles de connexion professionnels. Le bloc dispose d’une douille d’essai intégrée, utile pour les opérations de contrôle et de vérification sans démontage inutile. La séparation longitudinale orientable apporte de la souplesse dans l’organisation des circuits et dans la gestion du voisinage entre potentiels, selon la configuration retenue dans l’armoire.

Une solution technique pertinente pour distribution et raccordement

Ce bloc de puissance Viking 3 est particulièrement indiqué pour les applications de raccordement principal, de liaison entre barres et câbles, ou de distribution sur conducteurs de forte section. Sa combinaison connexion par cosse M10 et serrage direct côté câble répond aux besoins des installateurs et câbleurs qui recherchent une borne de puissance sur rail DIN, capable de traiter efficacement des sections importantes dans un encombrement maîtrisé.
