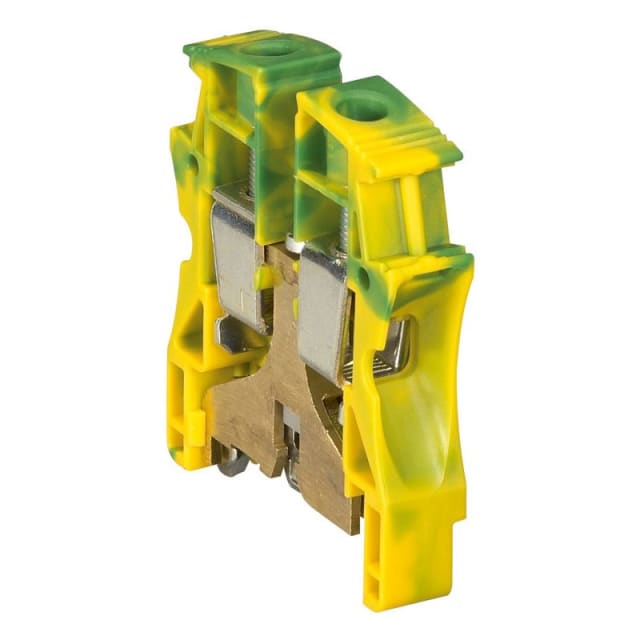

Bornier de terre à vis 35 mm² Viking pas 15 037175

Bornier de terre à vis 35 mm² pour raccordement de protection sur rail

Ce bornier de terre à vis Viking 3 est conçu pour le raccordement des conducteurs de protection dans les tableaux, coffrets et armoires électriques. Sa configuration 1 entrée / 1 sortie permet une liaison simple, nette et directe, particulièrement adaptée aux circuits de mise à la terre nécessitant une connexion clairement identifiée. Son repérage vert/jaune facilite l’intégration immédiate dans les ensembles de câblage dédiés au conducteur de protection.

Connexion à vis adaptée aux sections importantes

Avec une section nominale de 35 mm², cette borne de protection répond aux besoins des installations où le raccordement de conducteurs de section élevée est requis. Elle accepte les conducteurs rigides de 2,5 à 50 mm², les conducteurs souples sans embout de 2,5 à 50 mm² et les conducteurs souples avec embout de 4 à 35 mm². Cette plage de raccordement apporte une vraie souplesse en atelier comme sur chantier, notamment lors de l’adaptation à différents types de câbles de terre dans un même ensemble.

Format pas 15 mm pour un câblage compact et ordonné

Son pas de 15 mm permet d’optimiser l’occupation sur rail tout en conservant une borne de forte capacité. Avec une largeur de 15 mm, une hauteur de 63 mm et une profondeur de 54,5 mm, ce bornier s’intègre facilement dans les enveloppes électriques où l’espace doit être exploité avec précision. Ce format est particulièrement intéressant pour conserver une implantation propre et homogène des bornes de terre dans les rangées de connexion.

Montage direct sur rail 35 mm avec pied métal

Prévu pour une pose sur rail 35 mm, ce bornier est équipé d’un pied métal, un choix pertinent pour les environnements de câblage où la tenue mécanique et la continuité fonctionnelle du bornier de protection sont essentielles. Ce mode de fixation simplifie le montage dans les coffrets et favorise une mise en place rapide lors de l’équipement d’armoires neuves, d’extensions ou d’opérations de maintenance.

Caractéristiques électriques adaptées aux ensembles de distribution

Ce modèle est donné pour un courant assigné de 125 A et une tension assignée de 800 V. Ces valeurs le destinent aux applications de connexion et de câblage où il faut assurer un raccordement de protection cohérent avec des circuits de puissance ou de distribution. Sa conception en un étage avec 2 points de serrage permet d’aller à l’essentiel : raccorder efficacement un conducteur entrant et un conducteur sortant sans complexifier le repérage ni l’intervention.

Corps isolant thermoplastique pour intégration en coffret

Le corps isolant en thermoplastique convient à une utilisation en environnement d’appareillage et de tableau, avec une plage de fonctionnement de -5 à 40 °C. Cette conception répond bien aux besoins des installateurs recherchant une borne de terre claire à identifier, simple à intégrer et compatible avec les pratiques courantes de raccordement sur rail dans les installations tertiaires, industrielles ou techniques.

Une borne de terre Viking 3 pensée pour les besoins concrets du terrain

Ce bornier de terre à vis 35 mm² Viking 3 est un choix pertinent lorsqu’il faut raccorder des conducteurs de protection de sections variées tout en gardant une implantation compacte. Il convient aussi bien pour la réalisation d’un tableau neuf que pour le complément d’une rangée existante. Son format, sa capacité de serrage et sa pose sur rail en font une solution efficace pour structurer proprement la mise à la terre dans les ensembles de connexion et de câblage.
