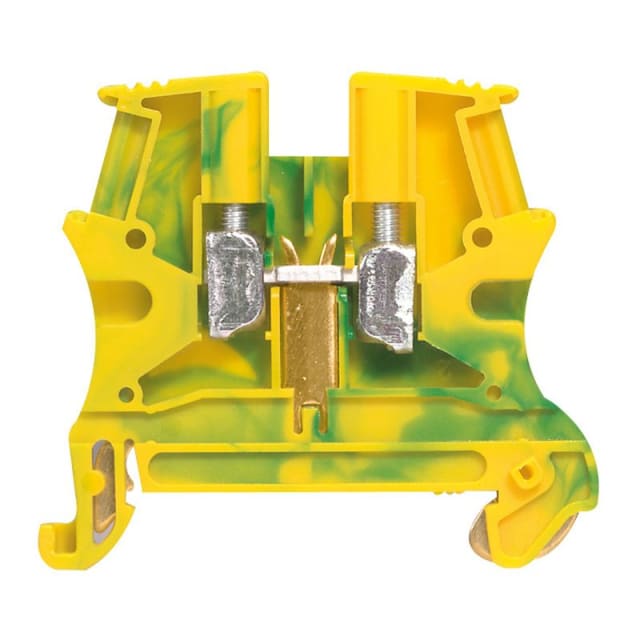

Borne de terre à vis 6 mm² sur rail métal pas 8 037172

Borne de terre à vis 6 mm² pour raccordement sur rail DIN

Cette borne de terre à vis 6 mm² est conçue pour le raccordement des conducteurs de protection dans les tableaux, coffrets et ensembles de distribution. Son format pour rail DIN 35 mm permet une intégration propre et rapide dans les montages de câblage, tout en assurant une liaison dédiée à la mise à la terre. Sa finition vert/jaune facilite l’identification immédiate de la fonction de protection dans l’armoire.

Format compact avec pas de 8 mm pour un câblage ordonné

Avec une largeur de 8 mm et un pas de 8 mm, cette borne Viking 3 trouve facilement sa place dans les rangées de blocs de jonction lorsque l’espace disponible doit être optimisé. Son encombrement maîtrisé, associé à une hauteur de 46,5 mm et une profondeur de 52,5 mm, aide à conserver une implantation nette et lisible, y compris dans les coffrets où la densité de câblage impose une organisation rigoureuse.

Connexion à vis adaptée aux sections courantes en mise à la terre

Prévue pour une section nominale de 6 mm², cette borne accepte les conducteurs rigides de 0,5 à 10 mm² ainsi que les conducteurs souples de 0,25 à 6 mm². Elle convient ainsi à de nombreux montages de protection, depuis les liaisons de terre courantes jusqu’aux raccordements nécessitant une bonne compatibilité avec différentes natures de conducteurs. La connexion à vis permet un serrage franc et une mise en œuvre familière pour les installateurs en environnement tertiaire, résidentiel ou industriel.

1 entrée / 1 sortie pour une liaison simple et clairement identifiée

Cette borne de protection dispose d’une jonction unique avec 1 entrée et 1 sortie. Cette configuration est particulièrement adaptée aux raccordements directs et sans ambiguïté dans les circuits de terre, lorsque l’objectif est de distribuer clairement chaque conducteur de protection sur une rangée dédiée. Le repérage des départs et la lecture du câblage s’en trouvent facilités lors du montage comme en maintenance.

Pied métal pour montage sur rail et continuité de terre

Équipée d’un pied métal, cette borne de terre est pensée pour une pose sur rail DIN 35 mm dans les ensembles de connexion et de câblage. Ce type de conception s’intègre naturellement dans les architectures de bornes de protection et répond aux besoins des installateurs recherchant une solution cohérente pour la mise à la terre sur rail métal. Elle s’utilise dans les armoires et coffrets où la clarté de l’implantation des conducteurs de protection est essentielle.

Utilisation dans des installations jusqu’à 800 V

La tension assignée de 800 V permet d’envisager cette borne dans des montages électriques exigeant une borne de protection compatible avec des ensembles de raccordement techniques. Elle convient aux applications où la tenue électrique et la bonne séparation des fonctions dans le bornier participent à une distribution soignée et structurée des conducteurs.

Une borne Viking 3 pensée pour les environnements de câblage technique

Issu de la gamme Viking 3, ce bloc de jonction de protection s’intègre dans les installations où la cohérence de l’appareillage sur rail est importante. Sa plage de fonctionnement de -5 à 40 °C le rend adapté aux usages courants en local technique, armoire ou coffret électrique. Pour l’installateur, c’est une borne de terre à vis 6 mm² pratique à sélectionner lorsqu’il faut combiner compacité, lisibilité du câblage et compatibilité avec différentes sections de conducteurs.
