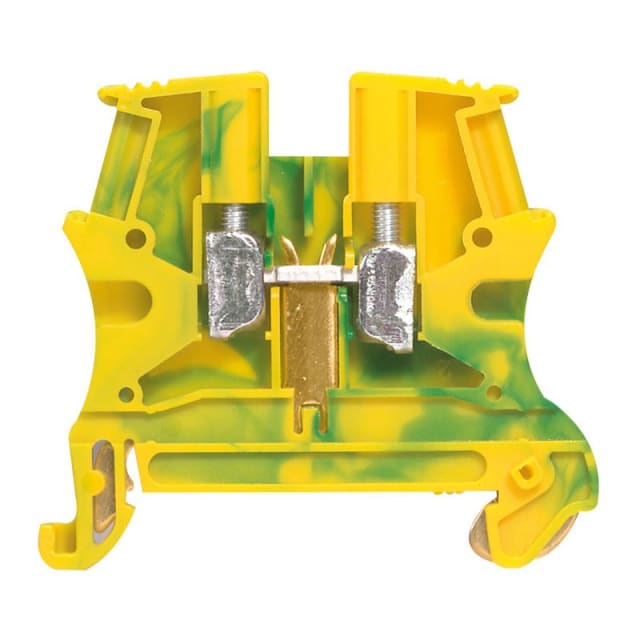

Borne de jonction de terre à vis 4 mm² pas 6 037171

Borne de terre à vis sur rail DIN pour raccordement de conducteur de protection

Cette borne de jonction de terre Viking 3 est conçue pour le raccordement des conducteurs de protection dans les armoires, coffrets et ensembles de distribution. Son principe de connexion à vis étrier permet d’assurer la liaison électrique entre deux conducteurs cuivre, en version rigide ou souple, dans un format compact adapté au montage sur rail DIN 35 mm. Avec sa finition vert/jaune dédiée au conducteur de protection, elle facilite l’identification immédiate des circuits de terre lors du câblage et de la maintenance.

Format 4 mm² avec pas de 6 mm pour un câblage compact et lisible

Prévue pour une section nominale de 4 mm², cette borne répond aux besoins courants de raccordement de terre en tableau. Son pas de 6 mm et sa largeur de 6 mm permettent d’optimiser l’occupation du rail sans compliquer l’accès au serrage. Ce format est particulièrement adapté lorsque l’on recherche un bon équilibre entre compacité, repérage clair des circuits et confort d’intégration dans des rangées de bornes techniques.

Connexion à vis étrier pratique pour conducteurs rigides et souples

La borne accepte les conducteurs rigides de 0,25 à 6 mm² ainsi que les conducteurs souples de 0,25 à 4 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien pour des départs de protection de petite section que pour des liaisons de terre plus consistantes. Le système à vis étrier convient aux opérations de raccordement qui demandent un serrage franc, lisible et simple à reprendre lors des interventions en atelier ou en armoire.

Conçue pour la fonction terre avec pied métallique et repérage vert/jaune

Cette version est dédiée à l’usage conducteur de protection. Elle se distingue par sa présentation vert/jaune et par son exécution adaptée à la mise à la terre sur rail. Dans une installation, cela permet de séparer clairement les circuits de protection des autres potentiels, de structurer le bornier avec plus de lisibilité et de limiter les risques d’erreur lors du raccordement. La borne comporte 1 jonction avec 1 entrée et 1 sortie, sur 1 niveau et 2 bornes par niveau.

Montage simple en coffret ou armoire avec encombrement maîtrisé

Compatible avec les rails DIN 35 mm, cette borne s’intègre facilement dans les coffrets et armoires de câblage. Ses dimensions de 46,5 mm de hauteur et 52,5 mm de profondeur permettent une implantation cohérente dans les ensembles de raccordement standards, tout en maintenant une bonne accessibilité. La présence d’une plaque de fermeture participe à une finition plus propre du bornier et à une organisation plus nette des extrémités de rangée.

Caractéristiques techniques utiles pour les environnements de raccordement

Le corps isolant en thermoplastique est prévu pour une température de service de -5 à 40 °C. La borne est donnée pour une tension nominale de 800 V et dispose d’un classement UL 94 V2 pour son matériau isolant. Elle est également indiquée en version Ex e, un point important pour les projets où cette exécution est recherchée dans la sélection du matériel. Ces caractéristiques en font une solution adaptée aux montages techniques demandant un produit de connexion terre précis, compact et bien identifié.

Un choix pertinent pour composer un bornier Viking 3 de protection

Cette borne de jonction de terre à vis 4 mm² s’adresse aux professionnels qui veulent réaliser un bornier de protection homogène dans la gamme Viking 3. Elle convient pour créer des liaisons de terre nettes, lisibles et rationnelles dans les opérations de câblage, d’extension ou de remise en conformité d’armoires. Son format compact, son usage dédié au conducteur de protection et sa compatibilité rail DIN en font un composant efficace pour structurer un raccordement de terre propre et bien organisé.
