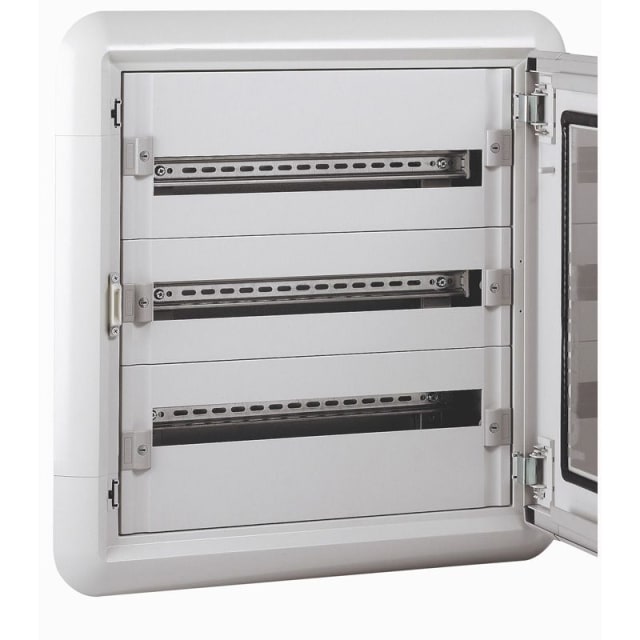

Coffret électrique encastré XL³ 160 3 rangées 020013

Coffret électrique encastré XL³ 160 3 rangées pour tableau de distribution 72 modules

Ce coffret électrique encastré XL³ 160 est conçu pour réaliser un tableau de distribution encastré de grande capacité dans un format propre et structuré. Avec ses 3 rangées et sa largeur de 24 modules par rangée, il permet d’accueillir jusqu’à 72 modules sur rail DIN, ce qui en fait une solution adaptée aux installations nécessitant une organisation claire des protections et des appareillages modulaires. Son intégration encastrée contribue à limiter l’encombrement apparent tout en conservant un accès confortable à l’équipement.

Format encastré métal pour une intégration nette dans les espaces techniques

Sa conception en acier et son montage encastré répondent aux besoins des tableaux de distribution qui doivent rester discrets, protégés et bien alignés dans leur environnement. Sa finition grise RAL 7035 s’intègre facilement dans les locaux techniques, circulations ou zones de service. Le coffret est prévu pour une pose encastrée uniquement, sans possibilité de montage adossé, ce qui en fait un choix cohérent lorsque l’esthétique de façade et la maîtrise du volume en saillie sont prioritaires.

3 rangées de 24 modules pour une distribution modulaire bien organisée

Avec 72 modules disponibles, ce coffret XL³ 160 facilite la répartition des circuits sur plusieurs niveaux, avec une lecture plus simple du tableau et une implantation plus confortable des appareillages modulaires. La présence de rails DIN permet une installation directe des protections et équipements compatibles. Cette configuration est particulièrement intéressante lorsque l’on souhaite séparer clairement les départs, réserver des zones par fonction ou conserver une structure de tableau lisible pour les interventions futures.

Dimensions utiles pour anticiper l’encastrement et l’implantation

Le coffret présente des dimensions de 600 mm de hauteur, 575 mm de largeur et 100 mm de profondeur, avec une profondeur totale de 140 mm et une profondeur intérieure de 93 mm. Ces cotes permettent de préparer l’encastrement avec précision et d’évaluer l’espace réellement disponible pour le câblage et l’appareillage. Ce point est essentiel pour les chantiers où l’optimisation du passage des conducteurs, l’alignement de façade et la cohérence avec les autres équipements du tableau doivent être anticipés dès la phase de préparation.

Indice de protection IP43 et enveloppe adaptée à un usage intérieur technique

Ce coffret dispose d’un indice de protection IP43, utile pour protéger l’ensemble installé contre l’introduction de corps solides et contre certaines projections d’eau dans des environnements adaptés. Son enveloppe métallique associée à une porte non transparente permet de conserver une façade sobre et homogène. L’absence de serrure oriente ce modèle vers des installations où l’accès au tableau reste géré par l’emplacement ou par l’organisation du local, plutôt que par un verrouillage intégré.

Finition avec découpe et couverture en option pour configurer le tableau selon le besoin

La finition du couvercle avec découpe et le type de couverture indiqué en option apportent de la souplesse dans la configuration du tableau. Cette conception permet d’adapter plus finement la présentation en façade selon la composition retenue et les contraintes du chantier. Pour l’installateur, cela facilite la construction d’un ensemble cohérent autour des appareils modulaires, sans imposer une configuration figée lorsque le projet nécessite une personnalisation de l’habillage.

Un coffret XL³ 160 pensé pour les installations modulaires de distribution

Ce coffret encastré XL³ 160 s’adresse aux projets qui demandent une capacité modulaire importante, une implantation encastrée et une enveloppe métallique dédiée à la distribution. L’absence de plaque de montage confirme son orientation vers les équipements modulaires sur rail DIN. Il constitue ainsi une base pertinente pour composer un tableau de distribution ordonné, évolutif dans son agencement et adapté aux besoins des installations électriques nécessitant plusieurs rangées clairement structurées.
