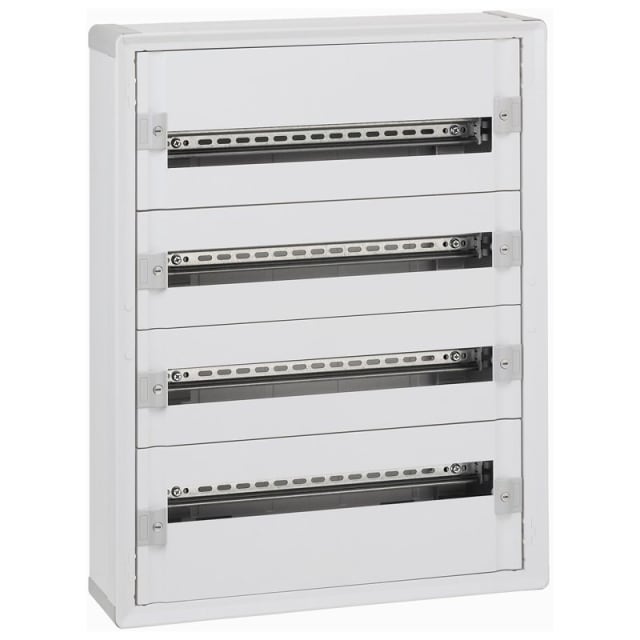

Coffret de distribution XL³ 160 isolant 96 modules 020054

Coffret de distribution XL³ 160 96 modules pour installation apparente

Ce coffret de distribution XL³ 160 en version isolante est conçu pour les installations électriques nécessitant une capacité confortable et une implantation murale en apparent. Avec 4 rangées de 24 modules, il permet d’organiser jusqu’à 96 modules dans un format adapté aux tableaux de distribution résidentiels étendus, locaux techniques, petits tertiaires ou extensions d’installation demandant une répartition claire des protections et des départs.

Format 4 rangées 24 modules pour une organisation nette du tableau

La configuration en 4 séries de 24 modules apporte une lecture plus simple de l’installation et facilite la séparation des circuits par zone, usage ou niveau de priorité. Cette largeur de 24 modules par rangée donne de l’aisance pour intégrer disjoncteurs, interrupteurs différentiels, protections complémentaires et accessoires modulaires sur rail DIN, tout en conservant une disposition propre et plus pratique lors du câblage, du repérage et des interventions futures.

Enveloppe isolante compacte avec encombrement maîtrisé

Son boîtier en matière synthétique associe isolation et légèreté de mise en œuvre. Avec des dimensions de 750 mm de hauteur, 575 mm de largeur et 147 mm de profondeur, ce coffret XL³ 160 reste bien dimensionné pour accueillir un tableau modulaire conséquent sans basculer vers un format excessivement encombrant. Sa profondeur totale de 170 mm et sa profondeur utile intérieure de 115 mm apportent l’espace nécessaire pour travailler le passage des conducteurs et la tenue du câblage dans de bonnes conditions.

Protection adaptée aux environnements intérieurs techniques

Ce coffret est annoncé avec un indice de protection IP43 dans ses caractéristiques techniques, tandis que la description produit de référence mentionne une configuration sans porte en IP30. Ce point est à prendre en compte selon l’équipement réellement associé au coffret. Dans tous les cas, sa conception s’adresse à des environnements intérieurs où l’on recherche une enveloppe de distribution modulaire structurée, avec protection mécanique cohérente pour un tableau apparent installé en cave, buanderie, garage, annexe ou local technique.

Porte avec découpe et fermeture pour une finition plus fonctionnelle

Le coffret est prévu avec un type de couverture par porte et une finition de couvercle avec découpe, ce qui favorise une présentation plus propre du tableau et une meilleure accessibilité à l’appareillage. La présence d’une serrure constitue un avantage pratique pour limiter l’accès au tableau. La porte n’est pas transparente, ce qui contribue à une façade sobre et homogène. Il convient toutefois de bien vérifier la composition choisie, car la description courte de référence précise que la porte est à commander séparément.

Montage apparent sur rail DIN pour intégration modulaire

Ce modèle est prévu pour une pose apparente et reçoit les équipements sur rail DIN. Cette architecture facilite l’intégration des appareillages modulaires courants et rend le coffret pertinent pour les tableaux de distribution nécessitant des évolutions dans le temps. L’absence de plaque de montage confirme son orientation clairement modulaire, tandis que la possibilité de montage adossé apporte davantage de souplesse lors de l’implantation sur paroi dans un espace technique contraint.

Finition gris RAL 7035 pour une intégration sobre en tableau électrique

Sa finition grise RAL 7035 correspond aux standards visuels fréquemment recherchés pour les coffrets et tableaux électriques. Elle permet une intégration discrète et professionnelle dans les espaces techniques tout en restant cohérente avec les autres équipements de distribution. Pour un projet nécessitant un coffret de distribution apparent grande capacité, isolant, 4 rangées et 96 modules, cette version XL³ 160 constitue une solution particulièrement adaptée lorsque l’objectif est de combiner lisibilité du tableau, réserve modulaire et implantation murale simple.
