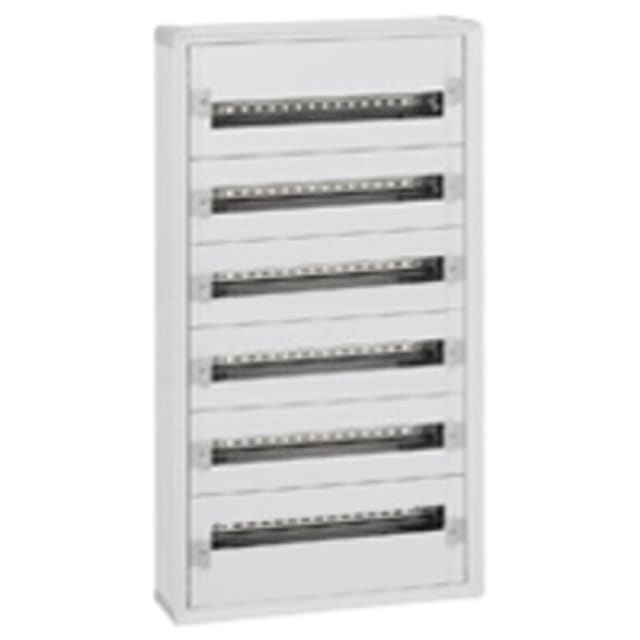

Coffret de distribution XL³ 160 6 rangées 144 modules 020056

Un coffret de distribution grande capacité pour tableaux modulaires étendus

Le coffret de distribution XL³ 160 à 6 rangées est conçu pour accueillir des installations électriques nécessitant une organisation claire et une forte capacité modulaire. Avec 144 modules répartis sur 6 rangées de 24 modules, il convient parfaitement à la réalisation de tableaux de distribution complets, que ce soit en habitat de grande surface, en locaux techniques ou pour des ensembles tertiaires demandant une implantation structurée des protections et appareillages modulaires.

Configuration prête à équiper pour un montage apparent soigné

Ce coffret apparent de la gamme XL³ 160 est prévu pour une pose en saillie et s’intègre dans les projets où l’accessibilité, la lisibilité du tableau et la rapidité d’intervention sont importantes. Son format permet de bâtir un tableau de distribution cohérent autour d’un ensemble modulaire dense, tout en conservant une présentation propre grâce à une façade avec découpe et une architecture adaptée aux équipements sur rail DIN.

144 modules sur 6 rangées pour une implantation claire et évolutive

La largeur utile de 24 modules par rangée facilite la répartition logique des départs, des protections et des auxiliaires. Cette capacité est particulièrement intéressante pour séparer les circuits par zone, usage ou niveau de priorité, tout en gardant une lecture immédiate du tableau. Le volume disponible simplifie aussi les extensions futures, sans devoir remplacer prématurément l’enveloppe par un modèle plus grand.

Enveloppe isolante avec porte, serrure et indice de protection IP43

Le boîtier en matière synthétique associe isolation et usage courant en environnement intérieur nécessitant une protection adaptée contre les corps solides et les projections d’eau. L’ensemble est annoncé avec une porte non transparente et une serrure, un choix pertinent pour limiter les manipulations non autorisées tout en conservant un accès simple lors des opérations de maintenance. Sa finition grise RAL 7035 s’accorde facilement avec les environnements techniques et les locaux de service.

Conçu pour faciliter le câblage et l’intégration des appareillages

Le coffret reçoit les équipements sur rail DIN et appartient à une gamme pensée pour le tout modulaire. Son implantation en 6 rangées permet de structurer efficacement les protections, peignes, borniers et accessoires de répartition. La profondeur intérieure utile et le format du coffret contribuent à un cheminement plus confortable des conducteurs, ce qui aide à obtenir un tableau mieux ordonné et plus lisible au moment du raccordement comme lors des interventions ultérieures.

Dimensions adaptées aux tableaux de distribution de belle capacité

Avec des dimensions de 1050 mm de hauteur, 575 mm de largeur et 147 mm de profondeur, ce coffret XL³ 160 offre un gabarit cohérent pour centraliser un nombre important de modules sans basculer vers une armoire plus encombrante. Sa profondeur totale de 170 mm et sa profondeur intérieure de 115 mm apportent un bon compromis entre compacité murale et espace exploitable pour l’appareillage et le passage des conducteurs.

Une solution pertinente pour les installations structurées et les extensions maîtrisées

Ce coffret de distribution 6 rangées s’adresse aux professionnels et installateurs recherchant une enveloppe modulaire de capacité élevée, capable d’accompagner une distribution électrique organisée dans le temps. La possibilité de montage adossé, la présence de rails DIN et la conception orientée tableau modulaire en font une base solide pour constituer un ensemble clair, accessible et évolutif, notamment lorsque le projet exige une réserve de modules et une répartition propre des fonctions au sein du tableau.
