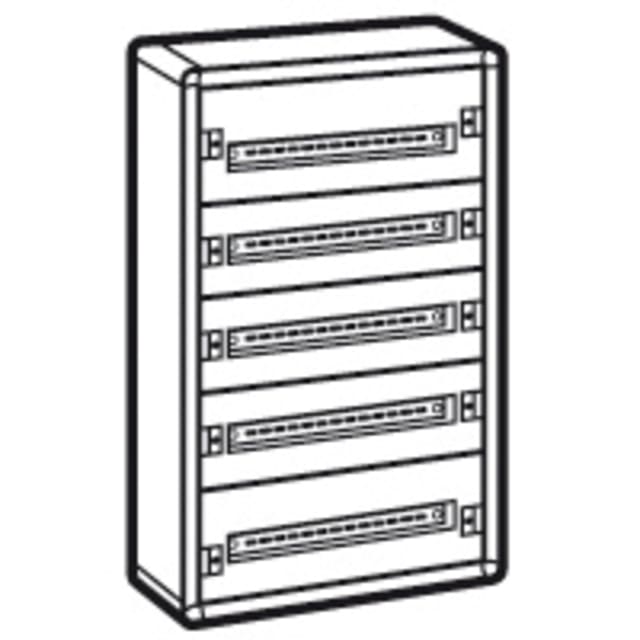

Coffret de distribution XL³ 160 métal 5 rangées 020005

Coffret de distribution métal 5 rangées pour tableaux modulaires 120 modules

Le coffret de distribution XL³ 160 en métal est conçu pour réaliser un tableau modulaire de grande capacité avec 5 rangées de 24 modules, soit 120 modules au total. Son format apparent permet une mise en œuvre adaptée aux installations où l’accessibilité, l’organisation du câblage et la lisibilité du tableau sont essentielles. Avec ses dimensions de 900 x 575 x 147 mm, il apporte un volume cohérent pour intégrer protections, appareillage modulaire et extensions sur plusieurs rangées.

Structure acier et configuration pensée pour une installation en saillie

Sa construction en acier et sa finition grise RAL 7035 s’intègrent naturellement dans les locaux techniques, espaces de service et zones de distribution. Ce coffret est prévu pour un montage apparent et peut également être monté adossé selon la configuration du chantier. Les flancs latéraux amovibles ainsi que les parties haute et basse démontables facilitent l’accès lors du passage des conducteurs, de la préparation du coffret et des interventions de câblage.

Équipement modulaire prêt à recevoir l’appareillage sur rail DIN

Ce coffret XL³ 160 est un modèle tout modulaire livré pour accueillir l’appareillage sur rail DIN. Il est équipé de rails et de plastrons, ce qui permet de structurer proprement le tableau dès l’installation. Le châssis extractible simplifie les opérations de montage, de câblage et d’ajustement hors de la zone la plus contrainte du coffret. Cette conception est particulièrement utile lorsque l’on doit intégrer de nombreux départs ou intervenir avec précision sur plusieurs rangées.

Accès au câblage facilité pour les tableaux de distribution évolutifs

L’architecture de la gamme XL³ 160 est étudiée pour offrir un volume de câblage important et des zones de raccordement confortables. Sur ce modèle 5 rangées, la profondeur intérieure utile et l’organisation des accès favorisent une circulation plus nette des conducteurs et une meilleure séparation des circuits dans le tableau. La présence d’éléments amovibles et la possibilité d’ajouter une plaque passe-câbles découpable en option apportent une souplesse appréciable pour adapter l’entrée des câbles à la réalité du chantier.

Protection de l’enveloppe et usage avec ou sans porte

Le coffret est annoncé avec un indice IP30 sans porte et peut atteindre un niveau de protection supérieur avec ajout d’une porte et du joint adapté. La porte n’est pas fournie et doit être commandée séparément selon le niveau de finition et de protection recherché. Cette configuration permet de composer le tableau en fonction de l’environnement d’installation, du besoin d’accès direct à l’appareillage et du niveau de fermeture souhaité. Le coffret est dépourvu de serrure et n’est pas équipé d’une porte transparente.

Format adapté aux ensembles de distribution et à l’intégration de protections

Avec 24 modules par rangée, ce coffret convient à la réalisation de tableaux de distribution nécessitant une répartition claire des protections et des réserves pour évolution. Il est pensé pour recevoir des équipements modulaires de la gamme de distribution correspondante et peut s’inscrire dans des ensembles certifiables selon les usages prévus par la gamme. Sa conception favorise une implantation ordonnée, utile pour les tableaux nécessitant une hiérarchisation propre des circuits, des repérages lisibles et une maintenance plus fluide.

Un coffret XL³ 160 pertinent pour une installation technique nette et structurée

Ce coffret de distribution métal 5 rangées constitue une solution adaptée lorsqu’il faut conjuguer capacité modulaire, encombrement maîtrisé et confort de mise en œuvre. Son format apparent, son châssis extractible, ses rails DIN, ses plastrons et sa conception orientée câblage en font un choix pertinent pour bâtir un tableau de distribution propre, évolutif et bien organisé. Pour un projet nécessitant 120 modules sur une enveloppe métal compacte de la série XL³ 160, ce modèle répond précisément à une logique de distribution modulaire structurée.
