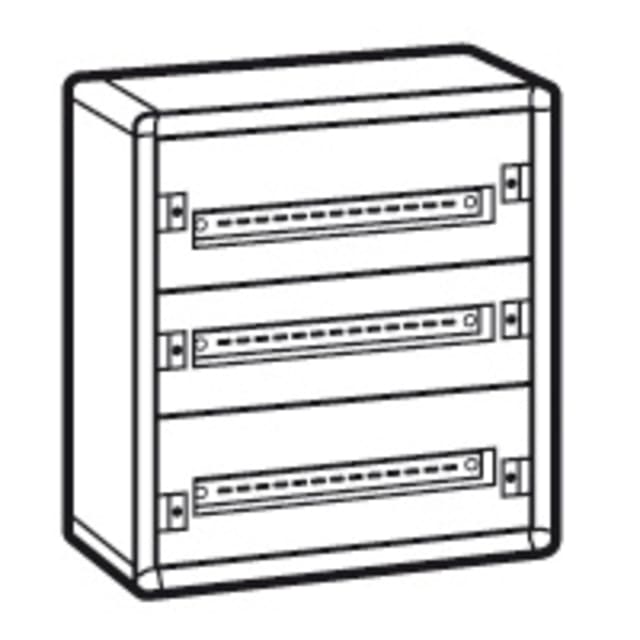

Coffret de distribution métal 72 modules XL³ 160 020003

Coffret de distribution métal 72 modules pour installation en saillie

Ce coffret de distribution métal XL³ 160 en montage apparent est conçu pour la réalisation de tableaux électriques modulaires de capacité intermédiaire à élevée. Avec ses 3 rangées de 24 modules, il permet d’organiser jusqu’à 72 modules dans une enveloppe compacte, adaptée aux installations où la lisibilité, l’accessibilité et la répartition des appareillages sont essentielles. Son format en saillie simplifie l’intégration dans les locaux techniques, zones de service et espaces de distribution nécessitant une pose murale robuste.

Structure acier et format pensé pour le tableau modulaire

Le boîtier en acier avec finition gris RAL 7035 apporte une solution adaptée aux environnements techniques recherchant une enveloppe rigide et ordonnée. Ses dimensions de 600 mm de hauteur, 575 mm de largeur et 147 mm de profondeur offrent un bon compromis entre encombrement mural et capacité d’équipement. La profondeur totale de 170 mm et la profondeur intérieure de 115 mm facilitent l’implantation des appareils modulaires sur rail DIN ainsi que le passage des conducteurs à l’intérieur du coffret.

Organisation claire sur 3 rangées de 24 modules

La configuration 3 rangées permet de répartir les protections, commandes et auxiliaires de manière plus structurée dans le tableau. Cette largeur utile de 24 modules par rangée convient particulièrement aux installations demandant une séparation logique des circuits, une meilleure lisibilité au câblage et une maintenance plus confortable. Le coffret est prévu pour recevoir des rails DIN et s’inscrit dans une approche tout modulaire, pratique pour composer un ensemble cohérent et évolutif.

Livré pour un câblage fonctionnel et une intégration soignée

Ce coffret est fourni avec rails et plastrons, ainsi qu’un barreau laiton pour conducteurs de protection déjà monté. Cette configuration permet d’avancer rapidement sur la préparation du tableau et d’obtenir une présentation intérieure nette. Les flancs latéraux amovibles, ainsi que les parties haute et basse amovibles et sécables, facilitent l’acheminement des câbles et l’adaptation de l’enveloppe selon l’organisation du chantier. Le châssis extractible améliore également l’accès lors du montage et du câblage.

Indice de protection modulable selon l’équipement de façade

Le coffret est annoncé avec une protection IP30 sans porte, ce qui correspond à sa configuration de base. La façade est conçue pour recevoir une porte en option, à commander séparément, permettant de faire évoluer le niveau de protection selon la configuration retenue. Cette conception donne plus de souplesse pour adapter le tableau au niveau d’exposition du local, tout en conservant une base commune de coffret métal 72 modules. Le couvercle avec découpe participe à une finition adaptée à l’appareillage modulaire.

Conçu pour les ensembles de distribution de la gamme XL³ 160

Ce modèle s’intègre dans l’univers XL³ 160, une gamme pensée pour la distribution modulaire et l’organisation des tableaux électriques. Il peut convenir aux réalisations nécessitant une enveloppe capable de recevoir des équipements de distribution dans une logique de tableau structuré. Sa conception autorise aussi le montage adossé, ce qui peut représenter un avantage dans certains agencements techniques ou lorsque plusieurs enveloppes doivent être regroupées.

Un choix pertinent pour composer un tableau électrique propre et évolutif

Ce coffret de distribution métal 72 modules répond aux besoins des installateurs qui recherchent une enveloppe en saillie bien dimensionnée, capable de recevoir un équipement modulaire dense tout en conservant une bonne accessibilité. Sa construction, son volume utile, sa répartition sur 3 rangées et sa compatibilité avec les accessoires de façade en font une base sérieuse pour constituer un tableau de distribution clair, évolutif et adapté aux projets demandant une présentation technique soignée.
