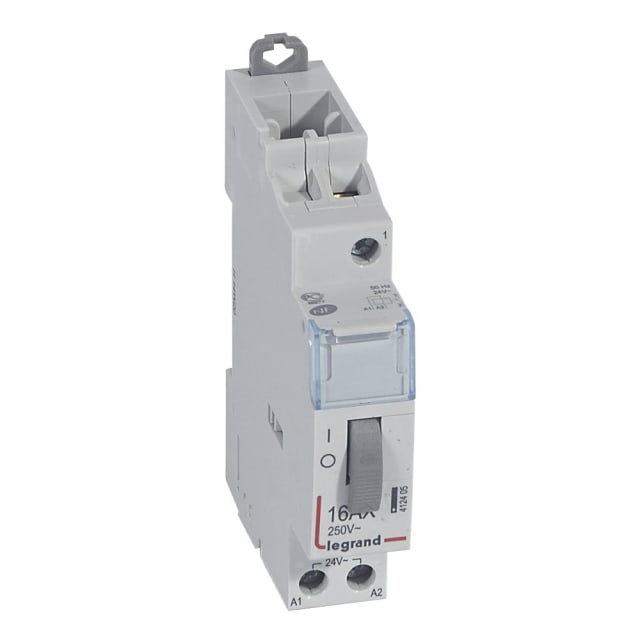

Télérupteur unipolaire 16A 24V 1 NO 1 module 412405

Télérupteur modulaire 24 V pour commande d’éclairage par boutons poussoirs

Ce télérupteur unipolaire 16 A de la série CX³ est conçu pour piloter un circuit d’éclairage depuis plusieurs points de commande à l’aide de boutons poussoirs. Son fonctionnement mécanique à commande centrale permet d’allumer ou d’éteindre la charge par impulsion, avec une commande en 24 V AC. C’est une solution adaptée aux installations de tableau recherchant un appareillage modulaire compact pour la gestion de l’éclairage dans les circulations, locaux techniques, parties communes ou zones nécessitant plusieurs commandes déportées.

Contact 1 NO et calibre 16 A pour les usages d’éclairage courants

Le produit dispose d’un contact à fermeture 1 NO et d’un courant de coupure assigné de 16 A. Cette configuration convient au pilotage de nombreuses charges d’éclairage, avec une compatibilité annoncée jusqu’à 1800 W en lampe à incandescence, 700 VA en lampe fluorescente et 1700 VA en fluorescent avec compensation en parallèle. Le pouvoir de coupure de 16 A à cos phi 0,6 apporte une bonne polyvalence pour les circuits d’éclairage commandés via télérupteur dans un tableau modulaire.

Commande en 24 V AC pour intégration dans des circuits de pilotage dédiés

La bobine de commande fonctionne en 24 V AC, avec une plage de commande de 22 à 26 V et une fréquence de 50 à 60 Hz. Cette caractéristique permet son intégration dans des installations utilisant une commande basse tension alternative, tout en conservant un circuit de puissance distinct. Le télérupteur répond ainsi aux besoins des schémas de commande centralisée ou des environnements où la tension de pilotage 24 V est déjà présente dans l’architecture électrique.

Format 1 module pour un encombrement réduit dans le tableau

Avec une largeur de 1 module seulement, ce télérupteur trouve facilement sa place dans un coffret ou un tableau électrique lorsque l’espace disponible est compté. Son montage sur barre DIN simplifie son implantation aux côtés des autres appareils modulaires de protection et de distribution. Sa profondeur totale de 44 mm favorise une intégration propre dans les enveloppes adaptées à l’appareillage modulaire standard.

Commande manuelle en face avant pour les interventions et essais

Le télérupteur intègre une commande manuelle directement accessible en face avant. Cette fonction est particulièrement pratique pour les essais de fonctionnement, les opérations de maintenance ou les vérifications de câblage sans solliciter les boutons poussoirs du circuit. Elle facilite également les interventions sur site lors de la mise en service ou du diagnostic d’une ligne d’éclairage commandée.

Bornes à vis et conception pensée pour le câblage en tableau

La version à bornes à vis convient aux habitudes de câblage en tableau et permet une connexion nette des conducteurs dans le respect des pratiques d’installation. Dans une logique de distribution modulaire, ce type de raccordement est apprécié pour les montages nécessitant une tenue de connexion soignée et un repérage clair des départs et de la commande. Le format unipolaire reste simple à intégrer dans les architectures d’éclairage classiques.

Une solution CX³ adaptée aux automatismes d’éclairage modulaires

Ce télérupteur CX³ répond aux besoins des installations où l’on souhaite centraliser ou multiplier les points de commande sans recourir à un appareillage plus complexe. Sa conception modulaire, son contact 1 NO, sa commande 24 V AC et son faible encombrement en font un choix pertinent pour les tableaux électriques dédiés à la commande d’éclairage. Il convient particulièrement lorsque l’objectif est d’obtenir une commande impulsionnelle claire, compacte et facile à intégrer dans un environnement modulaire.
