Disjoncteur différentiel Phase + Neutre 16 A pour protection combinée

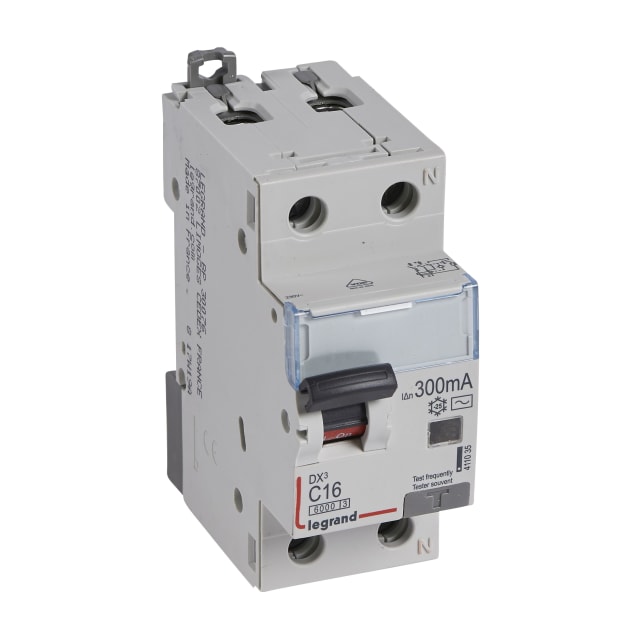

Ce disjoncteur différentiel DX3 Phase + Neutre réunit dans un seul appareil la protection contre les surcharges, les courts-circuits et les défauts différentiels. Avec un calibre de 16 A, une courbe C et une sensibilité de 300 mA, il convient aux circuits 230 V~ nécessitant une protection magnétothermique et différentielle dans un encombrement réduit de 2 modules. Son format monobloc simplifie l’intégration dans le tableau et facilite la lecture de l’appareillage.

Sensibilité 300 mA type AC pour défauts à composante alternative

La sensibilité différentielle de 300 mA permet de détecter les défauts d’isolement correspondant à des courants de fuite de type AC. Ce type de courant différentiel est adapté aux circuits alimentant des usages classiques en courant alternatif. Le dispositif coupe l’alimentation dès détection d’un défaut différentiel compatible avec sa technologie, tout en conservant une logique de protection cohérente pour les installations modulaires en Phase + Neutre.

Calibre 16 A courbe C pour circuits avec appels de courant modérés

Avec son courant nominal de 16 A et sa courbe de déclenchement C, ce modèle est dimensionné pour des circuits où un appel de courant modéré peut apparaître à la mise sous tension. Cette courbe apporte un bon équilibre entre tenue au démarrage et protection du circuit. Elle convient lorsque l’on recherche un disjoncteur différentiel capable d’assurer à la fois la continuité d’exploitation du circuit et une coupure efficace en cas d’anomalie électrique.

Pouvoir de coupure 6 kA et classe de limitation énergétique 3

Ce disjoncteur différentiel DX3 dispose d’un pouvoir de coupure nominal de 6 kA selon EN 61009-1, avec également une valeur de 6 kA selon IEC 60947-2. Cette capacité lui permet de faire face à des défauts de court-circuit dans les limites prévues par son domaine d’emploi. Sa classe de limitation énergétique 3 contribue à limiter l’énergie laissée passer lors du défaut, un point important pour mieux maîtriser les contraintes subies par le circuit et les équipements raccordés.

Format 2 modules pour tableau modulaire compact

Sa largeur de 2 unités de division permet une implantation simple dans les coffrets et tableaux modulaires. Le produit associe 2 pôles au total avec 1 pôle protégé et neutre raccordé, dans une architecture Phase + Neutre adaptée aux installations 230 V~. Sa profondeur totale de 44 mm favorise une intégration propre dans les enveloppes prévues pour appareillage modulaire, tout en conservant un accès pratique au raccordement.

Raccordement souple ou rigide pour une mise en oeuvre pratique

Ce modèle accepte des conducteurs monofilares de 0,75 à 16 mm² et des conducteurs multifilaires de 0,75 à 10 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit en neuf, en rénovation ou lors d’une adaptation de tableau. La présence du neutre à connexion et le sectionnement simultané Phase + Neutre participent à une installation claire et fonctionnelle sur les circuits monophasés concernés.

Conception modulaire avec verrouillage et indice IP20

Le disjoncteur intègre un dispositif de verrouillage utile pour sécuriser la position de l’appareil lors des opérations d’exploitation ou de maintenance. Son indice de protection IP20 correspond à un usage en environnement protégé à l’intérieur d’un tableau électrique. Fonctionnant en 230 V~ à 50 Hz, avec un degré de pollution 2 et une résistance au courant de choc de 0,25 kA, il s’inscrit dans une logique d’appareillage modulaire technique, lisible et adapté aux besoins courants de distribution et de protection.
