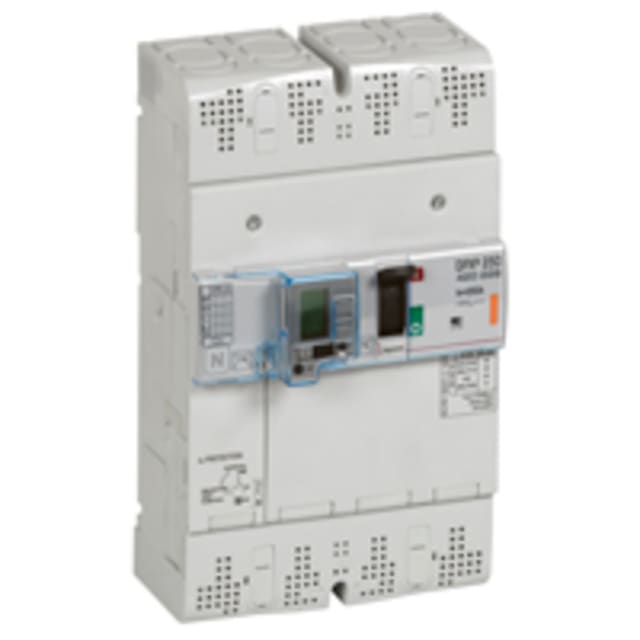

Disjoncteur différentiel 4P 250A 25kA 400V 420229

Disjoncteur différentiel 4P 250A pour la protection des départs de forte intensité

Ce disjoncteur différentiel 4 pôles 250 A est conçu pour assurer la coupure, la commande, le sectionnement et la protection de lignes électriques basse tension sur des départs de puissance. Sa configuration 4P permet la protection des circuits triphasés avec neutre, tandis que son calibre élevé de 250 A le destine aux tableaux de distribution, armoires électriques et installations techniques nécessitant une protection robuste et complète.

Pouvoir de coupure 25 kA à 400 V pour la maîtrise des défauts de court-circuit

Avec un pouvoir de coupure de 25 kA à 400 V, ce modèle est adapté aux environnements où le niveau de court-circuit impose un appareil capable d’interrompre rapidement un défaut important. Il associe une fonction magnétothermique et une protection différentielle intégrée, ce qui permet de couvrir à la fois les surcharges, les courts-circuits et les défauts d’isolement au sein d’un même appareil.

Réglages intégrés pour ajuster la protection à l’installation

La zone de réglage surcharge de 200 à 250 A permet d’ajuster le seuil thermique selon les besoins réels du départ protégé. Le déclenchement de court-circuit, réglable de 1250 à 2500 A en bref retard de commande comme en non différé, facilite l’adaptation de la protection à la sélectivité recherchée dans le tableau. Cette souplesse de réglage est particulièrement utile lorsque l’installation doit concilier continuité de service et protection efficace des équipements en aval.

Protection différentielle intégrée avec fonctions avancées d’exploitation

L’appareil intègre une protection par mise à terre ainsi qu’une unité différentielle électronique. Cette conception permet de centraliser plusieurs fonctions essentielles dans un seul disjoncteur de puissance, tout en simplifiant l’architecture du tableau. La présence d’un dispositif de signalisation de déclenchement améliore la lecture de l’état de l’appareil lors des opérations d’exploitation et de maintenance, notamment en cas de défaut ou de coupure automatique.

Format fixe à encastrer avec raccordement avant à vis

Ce disjoncteur est un appareil à encastrer en technique d’insertion définitive, avec disposition des raccordements en face avant. Son raccordement principal à vis favorise un serrage maîtrisé et une intégration claire dans les armoires et coffrets de distribution. L’exécution par manette offre une commande directe et lisible, pratique pour les opérations de mise sous tension, d’isolement ou de réarmement.

Montage polyvalent en coffret ou sur profilé chapeau

Le produit est prévu pour un montage compatible avec profilé chapeau, avec possibilité de montage sur rail en option selon la configuration retenue. Cette polyvalence d’installation facilite son intégration dans différents types d’ensembles, qu’il s’agisse d’un tableau de puissance, d’un coffret technique ou d’une armoire de distribution. Son indice de protection IP30 le destine à un usage dans un environnement électrique adapté, à l’intérieur d’une enveloppe appropriée.

Auxiliaires et options pour une intégration plus complète au tableau

Ce modèle est livré comme appareil complet avec unité de protection et dispose déjà de contacts auxiliaires intégrés, avec 1 contact d’ouverture et 1 contact inverseur. Il intègre également un déclencheur à sous-tension, utile lorsque la sécurité d’exploitation impose l’ouverture de l’appareil en cas de chute ou de perte de tension. Pour les configurations plus évoluées, un entraînement moteur est prévu en option, ce qui permet d’envisager une commande à distance ou une motorisation selon les besoins de l’installation.

Une solution de la gamme DPX³ 250 pensée pour les tableaux de distribution

Issu de la gamme DPX³ 250, ce disjoncteur différentiel 4P 250A s’adresse aux professionnels recherchant un appareil de protection de puissance compact, lisible et configurable. Il convient particulièrement aux applications de distribution électrique où il est nécessaire de regrouper protection magnétothermique, fonction différentielle, signalisation et possibilités d’extension dans un seul disjoncteur boîtier moulé.
