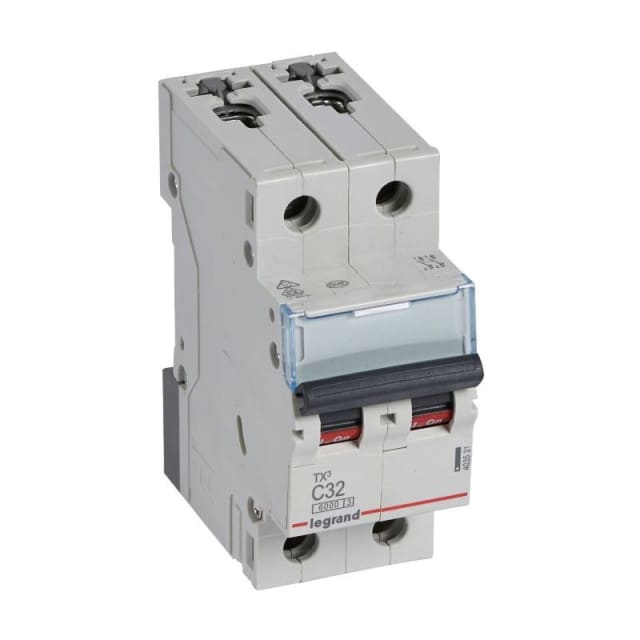

Disjoncteur bipolaire C32 6kA 230/400V TX³ 403531

Disjoncteur bipolaire C32 pour la protection des circuits 230/400 V

Ce disjoncteur bipolaire C32 TX³ est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des circuits en courant alternatif. Avec un calibre de 32 A, une courbe de déclenchement C et une tension de dimensionnement de 230/400 V, il convient aux installations où l’on recherche une coupure franche sur deux pôles dans un format modulaire compact de 2 modules.

Format 2P compact pour intégration en tableau électrique

Sa construction bipolaire avec 2 pôles protégés permet une protection simultanée sur deux conducteurs. Son encombrement de 2 unités de division facilite son intégration dans les coffrets et tableaux, tout en conservant une profondeur totale réduite de 44 mm. Ce format est particulièrement pratique pour optimiser l’espace disponible dans les rangées modulaires.

Courbe C32 adaptée aux usages courants avec appels de courant modérés

La courbe C est adaptée aux circuits susceptibles de présenter un courant d’appel modéré au démarrage. Elle apporte un bon équilibre entre protection des lignes et continuité de service sur de nombreux départs usuels. Le calibre 32 A le destine aux circuits nécessitant une protection cohérente avec cette intensité nominale, dans le respect du dimensionnement global de l’installation.

Pouvoir de coupure 6 kA et classe de limitation énergétique 3

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, avec 10 kA à 230 V selon cette même norme, ainsi que 6 kA selon IEC 60947-2 à 230 V et 400 V. Cette configuration permet de répondre aux besoins de protection des tableaux basse tension en environnement tertiaire ou résidentiel technique. Sa classe de limitation énergétique 3 contribue à mieux limiter l’énergie laissée passer en cas de défaut.

Caractéristiques électriques prévues pour les installations AC 50/60 Hz

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, avec une catégorie de surtension 3. Ces données en font un appareil adapté à une utilisation en distribution modulaire, avec des caractéristiques cohérentes pour la protection des départs dans un tableau électrique.

Montage pratique et compatibilité avec accessoires additionnels

La gamme TX³ est pensée pour une mise en œuvre simple en tableau modulaire, avec possibilité d’ajouter des dispositifs supplémentaires selon les besoins de l’installation. Ce disjoncteur est également donné pour montage sous crépi dans ses données techniques. L’indice de protection IP20 et le degré de pollution 2 confirment son usage dans un environnement approprié à l’appareillage modulaire installé dans une enveloppe prévue à cet effet.

Un choix précis pour les besoins en disjoncteur modulaire bipolaire 32 A

Pour un besoin de disjoncteur modulaire bipolaire 32 A, courbe C, en 2 modules, ce modèle TX³ apporte une réponse claire et lisible pour l’équipement des tableaux de protection et de distribution électrique. Il convient aux professionnels et installateurs qui recherchent un appareillage de protection cohérent avec une architecture modulaire, une coupure sur 2 pôles et des caractéristiques techniques bien définies pour le câblage et la protection des circuits.
