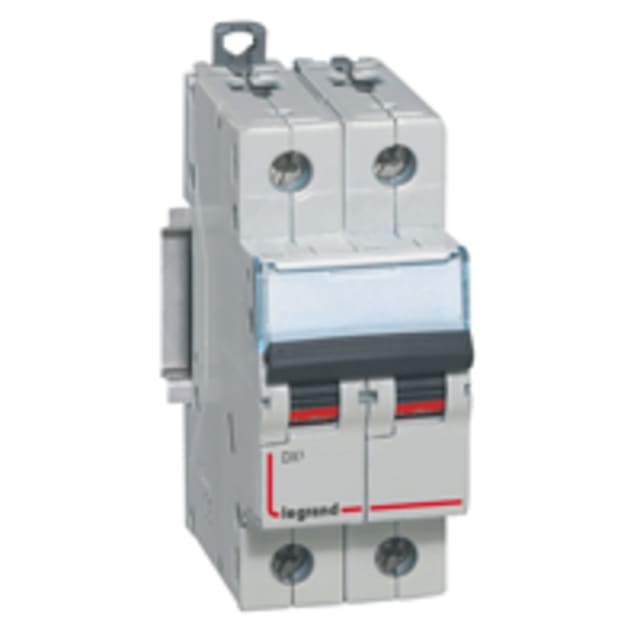

Disjoncteur bipolaire courbe C 16A 230/400V 409202

Disjoncteur bipolaire courbe C 16A pour protection modulaire 230/400V

Ce disjoncteur bipolaire courbe C 16A de la gamme DX³ est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en environnement modulaire. En version 2 pôles protégés, il coupe simultanément les deux conducteurs protégés et convient aux installations en 230/400V AC. Son format 2 modules facilite son intégration dans un tableau électrique tout en conservant une implantation propre et rationnelle.

Courbe C 16A adaptée aux usages courants en tableau électrique

Avec un calibre de 16 A et une courbe de déclenchement C, ce disjoncteur bipolaire répond aux besoins des circuits soumis à des appels de courant modérés au démarrage. Il convient particulièrement aux lignes devant associer protection efficace et bonne tenue au déclenchement intempestif. Cette configuration est recherchée pour de nombreux usages en distribution terminale, lorsque l’on veut une protection modulaire cohérente avec les équipements courants alimentés en alternatif 50 à 60 Hz.

Pouvoir de coupure élevé pour une protection renforcée des circuits

Ce modèle se distingue par un pouvoir de coupure assigné Icn de 16 kA à 230V selon EN 60898 et de 10 kA à 400V, avec un Icu atteignant 32 kA à 230V et 16 kA à 400V selon IEC 60947-2. Ces valeurs le destinent aux installations où le niveau de contrainte peut exiger un disjoncteur modulaire capable d’interrompre un défaut important. Sa classe de limitation énergétique 3 participe également à la réduction des effets du court-circuit sur le circuit en aval.

Format 2 modules compact et câblage pratique

Sa largeur de 2 unités de division et sa profondeur totale de 44 mm permettent une intégration simple dans les coffrets et tableaux de distribution. Le raccordement accepte des conducteurs monofiliaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm², ce qui apporte de la souplesse au moment du câblage. Le produit est également compatible avec l’ajout de dispositifs supplémentaires, un point utile pour faire évoluer une protection modulaire selon l’architecture du tableau.

Conception bipolaire avec 2 pôles protégés

Ce disjoncteur dispose de 2 pôles au total et de 2 pôles protégés, sans neutre à connexion dédiée. Cette configuration répond aux besoins des montages bipolaires où la coupure et la protection simultanées des deux voies sont recherchées. Elle apporte une lecture claire dans le tableau et facilite le choix du bon appareillage lorsque l’installation impose un disjoncteur 2P courbe C en 16A.

Caractéristiques électriques prévues pour un usage modulaire exigeant

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Son degré de pollution 2 et son indice de protection IP20 correspondent à un usage en enveloppe ou tableau adapté. Il fonctionne dans une plage de température ambiante étendue de -25 à 70 °C, ce qui en fait une solution pertinente pour de nombreux contextes d’installation intérieure.

Un choix pertinent pour tableau, protections et distribution électrique

Ce disjoncteur bipolaire DX³ 16A s’adresse aux professionnels et acheteurs exigeant un appareillage modulaire précis, lisible et bien dimensionné pour la protection des circuits. Son association entre courbe C, format 2 modules, pouvoir de coupure élevé et raccordement polyvalent en fait une solution adaptée aux tableaux de protections et de distribution électrique où la compacité, la cohérence de gamme et la maîtrise technique du choix produit sont essentielles.
