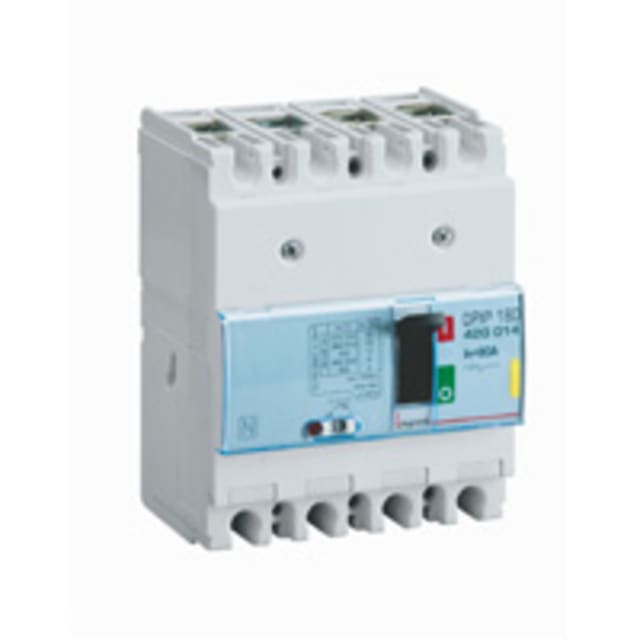

Disjoncteur magnétothermique 4P 80 A pour protection de départs triphasés avec neutre

Ce disjoncteur magnétothermique DPX³ 160 en version 4 pôles est conçu pour assurer la protection des départs électriques nécessitant la coupure simultanée des trois phases et du neutre. Calibré à 80 A, il trouve naturellement sa place dans les tableaux de distribution, armoires techniques et installations tertiaires ou industrielles où la continuité de service doit s’accompagner d’une protection nette contre les surcharges et les courts-circuits.

Pouvoir de coupure 16 kA et protection magnétothermique intégrée

Ce modèle associe un déclenchement thermique pour la gestion des surcharges et un déclenchement magnétique pour les défauts de court-circuit. Son pouvoir de coupure atteint 16 kA à 400 V, ce qui permet de répondre aux besoins de nombreuses applications de distribution en tête ou en protection de lignes et de départs. Le seuil de déclenchement magnétique non différé est donné pour 800 A, apportant une réponse rapide en cas de défaut franc.

Réglage de surcharge de 64 à 80 A pour une adaptation plus précise

La zone de réglage surcharge de 64 à 80 A permet d’adapter plus finement la protection au courant réellement attendu sur le départ concerné. Cette plage de réglage est particulièrement utile pour dimensionner la protection au plus juste selon les caractéristiques de la charge, tout en conservant une marge d’ajustement pratique lors de l’intégration dans un coffret ou d’une évolution d’installation.

Configuration 4 pôles adaptée aux réseaux de distribution complets

Avec ses 4 pôles, ce disjoncteur DPX³ 160 convient aux circuits nécessitant la coupure de l’ensemble des conducteurs actifs. Cette configuration est recherchée pour les départs triphasés avec neutre, notamment lorsque l’isolement complet du circuit en maintenance ou en sécurité d’intervention est un critère important. La commande par manette offre une lecture immédiate de la position de l’appareil et une manœuvre simple en exploitation.

Raccordement avant à vis pour une intégration claire en tableau

L’appareil dispose d’un raccordement principal à vis avec disposition des connexions en face avant, un choix apprécié pour le câblage structuré des tableaux électriques. Cette implantation facilite la lisibilité des départs, l’accès lors du serrage et l’organisation générale du câblage de puissance. Le format à encastrer en technique d’insertion définitive répond aux besoins d’intégration dans des ensembles de distribution où la tenue mécanique et la clarté d’installation sont essentielles.

Fonctions auxiliaires intégrées pour le report d’état et l’exploitation

Ce disjoncteur est livré complet avec son unité de protection et intègre des fonctions utiles à l’exploitation du tableau. Il comporte un dispositif de signalisation de déclenchement ainsi que des contacts auxiliaires comprenant 1 contact d’ouverture et 1 contact inverseur. La présence d’un déclencheur à sous-tension intégré renforce encore les possibilités d’utilisation dans des logiques de sécurité, de commande ou de supervision d’installation.

Compatible avec montage sur profilés et options d’évolution

Ce DPX³ 160 est indiqué comme adapté à un montage sur profilés chapeaux, avec possibilité de montage sur rail en option selon la configuration retenue. Cette souplesse facilite son intégration dans différents environnements de coffrets et d’armoires. Un entraînement moteur n’est pas intégré d’origine, mais une motorisation reste prévue en option pour les projets nécessitant des commandes à distance ou des automatismes de manœuvre.

Un choix pertinent pour les tableaux de protection et de distribution

Grâce à sa tension de dimensionnement de 220 à 690 V, son indice de protection IP30 et sa conception orientée distribution, ce disjoncteur quadripolaire s’adresse aux professionnels recherchant une solution claire pour protéger un départ 4P de 80 A dans un ensemble électrique. Il convient particulièrement aux applications où l’on attend une protection magnétothermique réglable, une coupure 4 pôles et des fonctions auxiliaires directement disponibles dans le même appareil.
