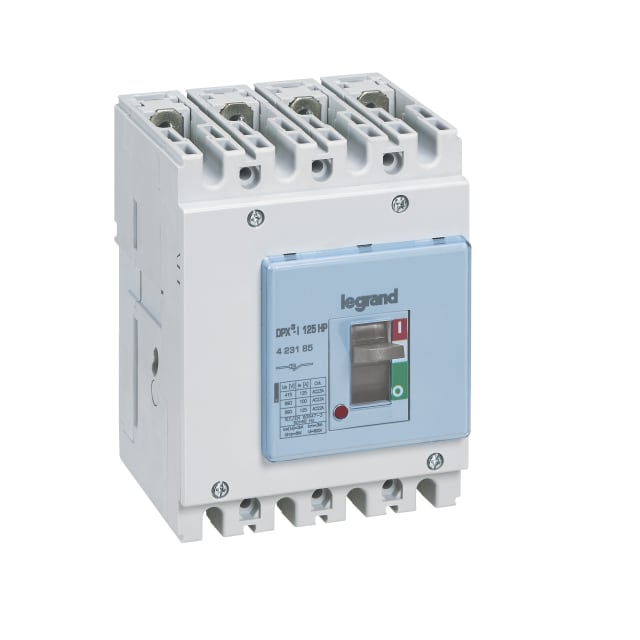

Interrupteur sectionneur 4P 125A AC-23A 423185

Interrupteur sectionneur 4P 125A pour coupure et sectionnement en charge

Cet interrupteur sectionneur 4 pôles 125 A de la gamme DPX³-I 125HP est conçu pour assurer la coupure et l’isolement de circuits de distribution électrique avec une manœuvre simple et directe. Sa catégorie d’emploi AC-23A le destine à la coupure en charge de circuits à forte puissance, ce qui en fait une solution adaptée aux tableaux de distribution, aux installations tertiaires et aux environnements techniques où une séparation franche de l’alimentation est recherchée.

Configuration quadripolaire adaptée aux réseaux avec neutre

Grâce à sa conception 4P, cet appareil permet la coupure simultanée de quatre pôles. Cette configuration est particulièrement pertinente dans les installations nécessitant l’isolement complet des conducteurs actifs, notamment lorsque la continuité de service, la maintenance ou la sécurisation des interventions exigent une séparation nette de l’ensemble du circuit concerné. Son calibre de 125 A répond aux besoins des départs de puissance intermédiaire dans les coffrets et armoires électriques.

Plage de tension étendue pour une intégration en distribution électrique

Sa tension de dimensionnement de 220 à 690 V lui permet de s’intégrer dans de nombreux schémas de distribution basse tension. Cette large plage facilite son emploi dans différentes architectures de tableau, tout en conservant une fonction claire : assurer le sectionnement et la commande de coupure sans intégrer d’unité de protection. Il s’adresse donc aux installations où la fonction de protection est traitée par d’autres appareillages en amont ou en aval, selon la logique de sélectivité retenue.

Commande frontale par manette pour une utilisation lisible et directe

L’appareil est équipé d’un organe de commande par manette, avec raccordements disposés en face avant. Cette exécution favorise une lecture immédiate de la position de l’appareil et une exploitation pratique dans le tableau. Le format en appareil complet dans un boîtier permet une intégration propre dans des ensembles de distribution où l’accessibilité de la commande et la clarté d’implantation sont des critères importants au moment du câblage comme lors de l’exploitation.

Raccordement par boulon pour conducteurs de puissance

Le raccordement principal par boulon convient aux liaisons de puissance nécessitant une connexion mécanique stable et adaptée aux intensités élevées. Ce type de connexion est recherché dans les tableaux où la tenue du serrage, l’organisation des conducteurs et la compatibilité avec des câbles de section importante sont déterminantes. Pour l’installateur, cela facilite la mise en œuvre sur des départs énergétiques exigeants et contribue à une implantation cohérente dans les coffrets de distribution.

Fonctions intégrées utiles pour le report d’état et l’exploitation

Cet interrupteur sectionneur dispose de deux contacts auxiliaires inverseurs, un atout intéressant pour le report d’information vers un système de supervision, une signalisation ou une logique de commande. La présence d’un dispositif de signalisation de déclenchement apporte également une information d’état complémentaire pour l’exploitation de l’installation. En revanche, l’appareil n’intègre ni déclencheur à minimum de tension, ni commande moteur, ni protection différentielle intégrée, ce qui permet de conserver une définition produit claire et orientée sectionnement.

Format de tableau pour montage en enveloppe avec protection IP30

Avec son indice de protection IP30, cet interrupteur sectionneur est destiné à être installé dans une enveloppe ou un ensemble de distribution approprié. Il n’est pas conçu pour un montage sur profilé chapeau, ce qui oriente naturellement son usage vers les tableaux et coffrets électriques structurés autour d’appareillages de puissance. Pour un projet de distribution nécessitant un sectionneur 4P 125A AC-23A, ce modèle répond à une logique d’intégration nette, lisible et adaptée aux exigences des départs de puissance en boîtier moulé.
