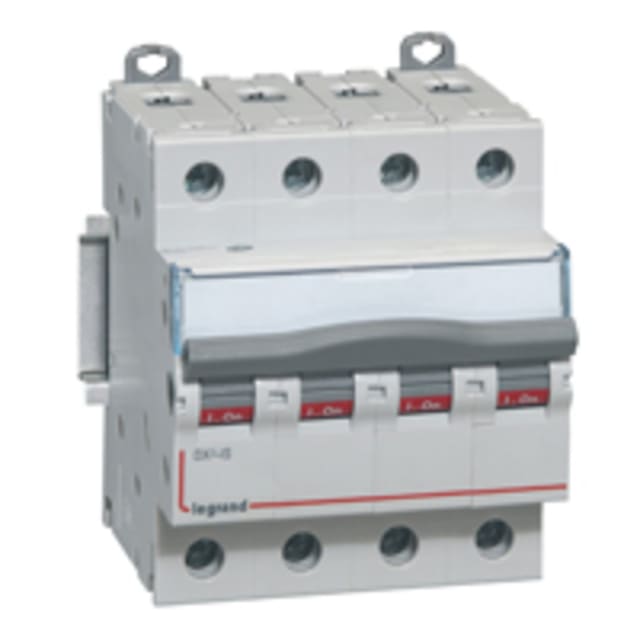

Interrupteur sectionneur DX³ 4P 100A 4 modules 406489

Interrupteur-sectionneur modulaire 4P 100 A pour coupure et sectionnement en tête d’installation

L’interrupteur sectionneur DX³ 4P 100A 4 modules est conçu pour assurer la coupure et le sectionnement des circuits dans un tableau électrique. En version tétrapolaire, il permet de traiter les installations nécessitant la coupure simultanée de 4 pôles, avec un encombrement compact de 4 modules. Cette configuration en fait une solution adaptée aux tableaux où la maîtrise de la place disponible est essentielle, tout en conservant un pouvoir de coupure fonctionnel cohérent avec un usage de tête d’installation ou de ligne de distribution.

Format DX³ compact avec commande par manette et lecture immédiate de la position

Ce modèle adopte une commande par manette en façade, avec un élément de commande gris simple à identifier dans le coffret. Son format modulaire facilite l’intégration sur tableau de distribution, et ses dimensions contenues permettent une implantation propre dans les ensembles de protection et de répartition. La manette offre une manœuvre directe, pratique pour les opérations de coupure, d’isolement et de remise en service.

Calibre 100 A et utilisation jusqu’à 400 V~ en distribution électrique

Avec un courant nominal de 100 A et une tension maximale de dimensionnement en courant alternatif de 400 V, cet interrupteur-sectionneur convient aux applications de distribution nécessitant une coupure franche sur intensité élevée. La tension assignée de service s’étend jusqu’à 690 V, ce qui confirme sa vocation d’appareil de sectionnement technique dans des environnements de tableau. Pour l’installateur, cela signifie un appareil pensé pour la fonction de coupure et d’isolement, et non pour un usage de commande moteur.

Double coupure et fonction d’interrupteur principal de sécurité

Dans la gamme DX³-IS, ce modèle est destiné à remplir une fonction d’interrupteur principal et d’interrupteur de sécurité. Il intègre des contacts à double coupure, un point important pour les opérations de sectionnement dans les ensembles modulaires. Cette conception répond aux besoins de mise hors tension visible et maîtrisée d’un départ ou d’une installation, notamment lorsque l’on recherche une manœuvre simple, centralisée et clairement identifiable dans le tableau.

Montage en tableau avec raccordement à vis et verrouillage possible

L’appareil est prévu pour un montage en distributeur et se raccorde par bornes à vis sur le câble principal. Ce choix de connexion reste apprécié pour obtenir un serrage franc et adapté aux habitudes de câblage en tableau. Le produit est également verrouillable, ce qui apporte un avantage concret lors des opérations de maintenance, de consignation ou de sécurisation d’un circuit isolé, afin d’éviter toute remise sous tension intempestive.

Présence de contacts auxiliaires pour le report d’état

Ce DX³ 4P 100 A dispose de contacts auxiliaires intégrés avec 1 contact à fermeture et 1 contact à ouverture. Cette configuration permet d’envisager un report d’information ou une exploitation dans une logique de signalisation d’état selon l’architecture du tableau. C’est un point utile pour les intégrateurs et tableautiers qui souhaitent combiner fonction de sectionnement et remontée d’information sans multiplier inutilement les appareils.

Caractéristiques d’intégration utiles en coffret et en armoire

Avec une largeur de 70,8 mm, une hauteur de 88,9 mm et une profondeur de 76,4 mm, cet interrupteur-sectionneur s’intègre facilement dans les tableaux et coffrets modulaires compatibles. Sa face avant présente un indice de protection IP20, adapté à une mise en œuvre en enveloppe. L’appareil n’est pas conçu pour une commande moteur intégrée, mais peut accepter en option un déclencheur de tension, ce qui peut intéresser les configurations nécessitant une commande ou une ouverture associée à une logique de sécurité ou de gestion d’alimentation.
