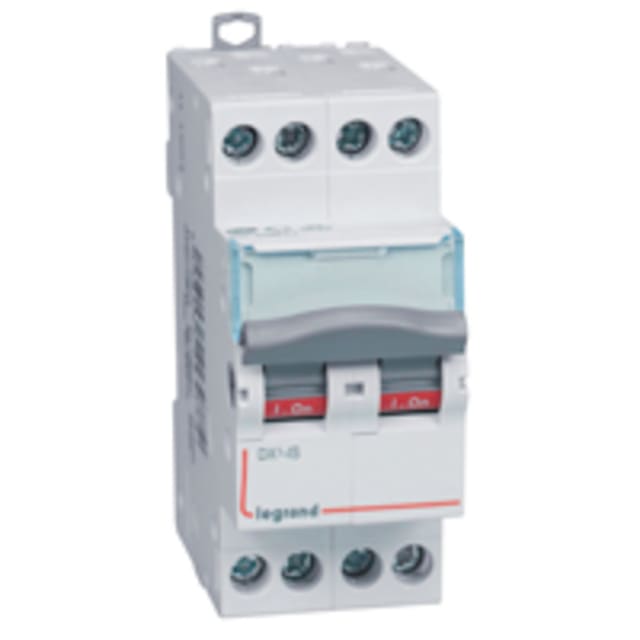

Interrupteur sectionneur DX³ 4P 32A 4 modules 406479

Interrupteur sectionneur DX³ 4P 32A pour la coupure et le sectionnement en tableau

Cet interrupteur sectionneur DX³ 4 pôles 32 A est conçu pour assurer la coupure et le sectionnement des circuits dans un tableau de distribution. Son format modulaire s’intègre facilement dans une installation électrique nécessitant une commande générale, une isolation de ligne ou une fonction de coupure en tête de départ. En version tétrapolaire, il convient particulièrement aux circuits triphasés avec neutre, lorsque la coupure simultanée de l’ensemble des pôles est recherchée.

Configuration 4 pôles 32 A adaptée aux circuits triphasés avec neutre

Avec ses 4 pôles et son courant assigné de 32 A, cet interrupteur sectionneur répond aux besoins des installations où il faut isoler proprement un circuit alimenté en triphasé + neutre. Sa tension d’emploi couvre jusqu’à 400 V en courant alternatif, avec une tension nominale de service pouvant aller jusqu’à 690 V selon l’usage. Cette configuration le rend adaptée à de nombreuses architectures de distribution modulaire, en résidentiel technique comme en environnement tertiaire léger.

Montage modulaire sur rail avec encombrement optimisé

Issu de la gamme DX³, cet appareil est prévu pour un montage en distributeur et une intégration directe dans le tableau. Son encombrement compact facilite l’organisation des rangées et le repérage des fonctions de coupure. Ses dimensions de 35,6 mm de large, 83 mm de haut et 70,2 mm de profondeur permettent une implantation rationnelle dans les coffrets et armoires, tout en conservant une commande accessible en face avant.

Commande par manette grise avec fonction de verrouillage

L’appareil est équipé d’une manette en face avant, de couleur grise, pour une commande simple et directe de l’ouverture et de la fermeture. Le produit est verrouillable, ce qui apporte un intérêt concret lors des opérations d’isolement, de consignation ou de sécurisation d’un départ. Cette caractéristique est utile lorsqu’il faut empêcher une remise sous tension non souhaitée pendant une intervention ou lors d’une procédure d’exploitation maîtrisée.

Utilisation comme interrupteur principal et interrupteur de sécurité

Ce modèle est prévu pour une exécution sous forme d’interrupteur principal et d’interrupteur de sécurité. Il ne s’agit pas d’un interrupteur d’arrêt d’urgence ni d’un appareillage de maintenance dédié, ce qui permet de bien le positionner dans son rôle : assurer une coupure fonctionnelle et un sectionnement clair du circuit concerné. Pour un tableautier, un installateur ou un exploitant, cela facilite le choix du bon appareillage selon la fonction attendue dans l’installation.

Raccordement à vis et présence de contacts auxiliaires

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour obtenir un serrage précis et une mise en œuvre compatible avec les habitudes de câblage en tableau. L’appareil dispose également d’un contact auxiliaire ouvreur et d’un contact auxiliaire fermaur, ce qui permet d’envisager un retour d’état ou une signalisation selon l’architecture retenue. Cette possibilité apporte plus de souplesse pour les tableaux nécessitant une information de position de l’appareil.

Caractéristiques utiles pour l’intégration dans une distribution électrique modulaire

La protection frontale IP20 participe à l’intégration de l’appareil dans un ensemble modulaire protégé par son enveloppe. Le produit est donné pour un courant permanent nominal de 32 A en CA-21 à 400 V et s’inscrit dans une logique de coupure et d’isolement de circuits, plutôt que dans une commande moteur. Il n’intègre pas de commande motorisée, mais peut accepter en option un déclencheur de tension, ce qui ouvre des possibilités d’adaptation dans certaines configurations techniques de tableau.
