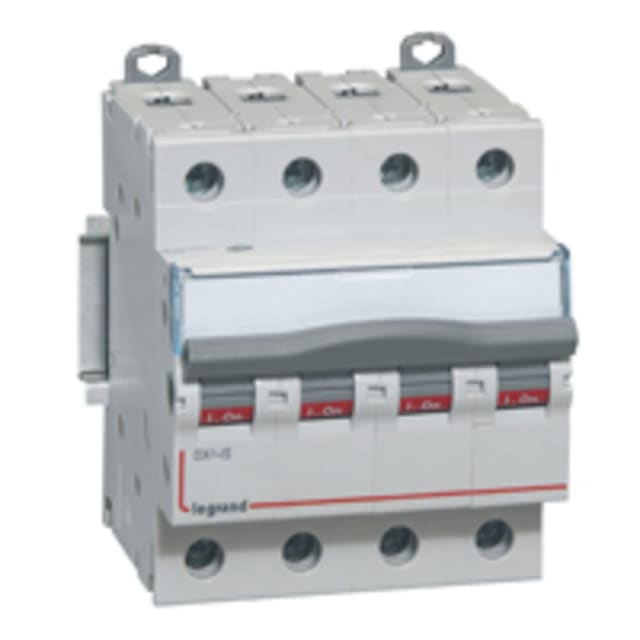

Interrupteur sectionneur DX³ 4P 125A 4 modules 406490

Interrupteur sectionneur tétrapolaire 125 A pour coupure et isolement en tableau

L’interrupteur sectionneur DX³ 4P 125 A est conçu pour assurer une fonction de coupure et d’isolement sur installation électrique avec une intensité nominale élevée. Sa configuration tétrapolaire permet la coupure simultanée de quatre pôles, ce qui le rend particulièrement adapté aux tableaux de distribution nécessitant une séparation nette du circuit. Son format 4 modules facilite son intégration dans un coffret ou une armoire de répartition tout en conservant une implantation compacte.

Format DX³ 4 modules pratique pour l’intégration en coffret

Ce modèle s’installe comme appareil modulaire à encastrer dans un tableau de distribution. Avec une largeur de 70,8 mm, une hauteur de 83 mm et une profondeur de 70,2 mm, il s’intègre proprement dans les ensembles de protection et de distribution. Cette conception permet de l’utiliser comme interrupteur principal de tableau lorsque l’installation exige une commande manuelle simple, directe et bien repérable.

Commande par manette pour une manoeuvre claire et immédiate

L’appareil est équipé d’une manette grise offrant une commande frontale lisible et rapide à actionner. Cette exécution convient aux usages où l’on recherche une manoeuvre manuelle franche pour la mise hors tension d’un départ ou d’un ensemble de circuits. Le produit est annoncé comme verrouillable, un point utile pour sécuriser une position d’isolement lors d’opérations d’intervention ou de consignation selon l’organisation du chantier ou de la maintenance.

Caractéristiques électriques adaptées aux besoins de distribution

Ce sectionneur modulaire fonctionne avec un courant permanent nominal de 125 A et une tension de service nominale jusqu’à 690 V, avec une tension maximale de dimensionnement en courant alternatif de 400 V. Son raccordement principal à vis favorise un serrage maîtrisé et une connexion adaptée aux environnements de distribution électrique. Cette combinaison en fait une solution pertinente pour les tableaux où l’on attend une coupure générale ou une fonction d’isolement fiable sur circuits de puissance.

Exécution pensée pour la sécurité de coupure

Ce modèle est donné comme exécution sous forme d’interrupteur principal et d’interrupteur de sécurité. Il ne s’agit pas d’un inverseur ni d’un dispositif d’arrêt d’urgence, ce qui permet de bien le positionner dans son usage : la coupure et l’isolement d’une ligne ou d’un ensemble de départs dans un tableau. Sa protection frontale IP20 correspond à un emploi en enveloppe, dans le cadre d’une intégration en tableau électrique adaptée.

Compatibilité avec l’environnement modulaire DX³

Issu de la gamme DX³, cet interrupteur sectionneur s’intègre dans un univers modulaire destiné aux tableaux, protections et fonctions de distribution. Cette appartenance de gamme facilite la cohérence d’équipement dans un coffret technique, notamment lorsqu’il faut organiser les protections, la coupure et les accessoires dans une même logique d’implantation. Pour l’installateur comme pour le gestionnaire de maintenance, cela simplifie la lecture du tableau et la continuité de l’appareillage.

Un choix adapté aux tableaux de distribution exigeant un fort calibre

Avec ses 4 pôles, son calibre 125 A, son montage en distributeur et son encombrement modulaire, cet interrupteur sectionneur DX³ répond aux besoins des installations où la coupure générale ou l’isolement d’un circuit de puissance doit rester clair, accessible et peu encombrant. Il convient particulièrement aux applications en tableau électrique tertiaire, technique ou de distribution interne, lorsque la priorité est de disposer d’un appareil de sectionnement modulaire fort calibre, simple à intégrer et à manoeuvrer.
