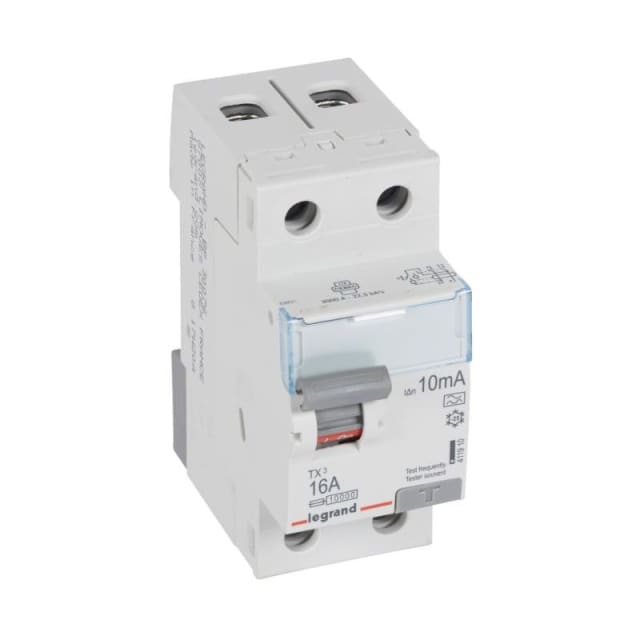

Interrupteur différentiel 2P type A 10mA 16A 411910

Interrupteur différentiel 2P type A 10 mA 16 A pour protection des personnes

Cet interrupteur différentiel bipolaire de la série TX³ est conçu pour détecter rapidement les défauts d’isolement et couper l’alimentation dès l’apparition d’un courant de fuite. Avec une sensibilité de 10 mA, il convient aux circuits qui demandent un niveau de protection renforcé des personnes. Son calibre 16 A et son format 2 pôles en font une solution adaptée aux installations monophasées 230 V nécessitant une protection différentielle précise et un encombrement réduit au tableau.

Type A : détection des défauts adaptés aux usages domestiques modernes

Le type A permet la détection des courants différentiels alternatifs ainsi que des composantes continues pulsées. Ce point est important pour les circuits alimentant des équipements électroniques courants, dont certains appareils électroménagers ou usages spécifiques génèrent ce type de défaut. Pour l’installateur comme pour l’acheteur averti, ce choix apporte une réponse technique cohérente lorsque le simple type AC n’est pas suffisant.

Format 2 modules pour intégration propre sur rail DIN

Grâce à sa largeur de 2 modules, cet interrupteur différentiel s’intègre facilement dans un coffret ou un tableau électrique modulaire. Le montage sur barre DIN simplifie la mise en place et favorise une implantation nette dans les ensembles de distribution. Sa profondeur totale de 44 mm aide également à préserver une bonne compatibilité avec de nombreux coffrets, tout en facilitant l’organisation du câblage en face avant.

Caractéristiques électriques pensées pour une installation modulaire

Ce modèle fonctionne sous tension assignée 230 V en 50 Hz, avec une tension d’isolement Ui de 250 V et une tenue aux chocs Uimp de 4 kV. Il présente une résistance au court-circuit conditionnelle de 10 kA ainsi qu’une résistance aux courants de choc de 0,25 kA. Ces données techniques en font un appareil bien adapté à un tableau de distribution où la protection différentielle doit s’intégrer dans une architecture modulaire cohérente, en association avec les protections appropriées en amont et en aval.

Raccordement souple pour conducteurs rigides et souples

L’appareil accepte des sections de conducteurs monofilares de 0,75 à 50 mm² et des conducteurs multifilaires de 0,75 à 35 mm². Cette plage de raccordement facilite son intégration aussi bien dans des configurations simples que dans des tableaux plus techniques. Pour le professionnel, cela apporte davantage de souplesse lors du câblage, que ce soit pour une alimentation, un repiquage ou une adaptation à la section réellement utilisée sur le circuit concerné.

Utilisation en tableau avec protection IP20 et verrouillage possible

Destiné à être installé dans un tableau électrique, cet interrupteur différentiel présente un indice de protection IP20. Il dispose également d’un dispositif de verrouillage, utile pour sécuriser l’état de l’appareil lors de certaines opérations d’intervention ou de maintenance. Son degré de pollution 2 et sa plage de température de fonctionnement de -25 à +60 °C permettent une utilisation dans des environnements techniques courants, dès lors que l’appareil est posé dans son enveloppe prévue à cet effet.

Une solution TX³ compacte pour les tableaux résidentiels et petits départs dédiés

Avec son calibre 16 A, sa sensibilité 10 mA, son type A et son exécution bipolaire, ce modèle TX³ répond aux besoins des installations domestiques ou de certains départs spécifiques demandant une protection différentielle fine. Sa conception modulaire, sa compatibilité avec des dispositifs supplémentaires et son format compact en font un choix pertinent pour compléter un tableau électrique de manière claire, technique et parfaitement lisible au moment du choix du matériel.
