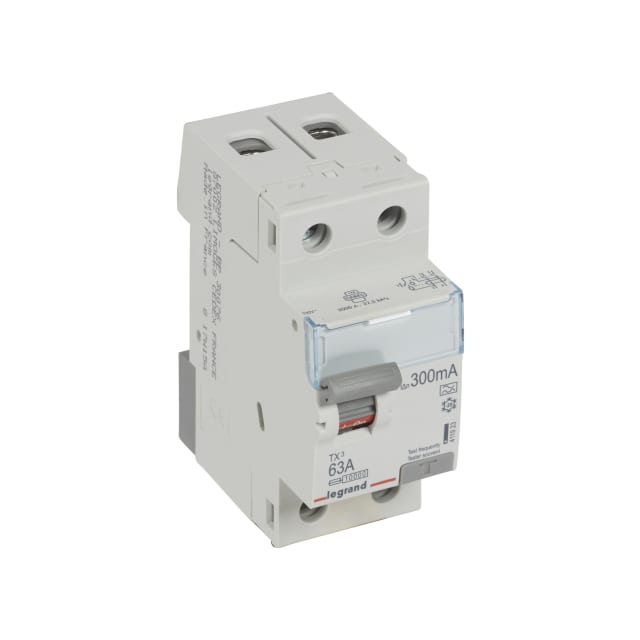

Interrupteur différentiel 2P 63A 300mA type A 411923

Interrupteur différentiel 2P 63A 300mA type A pour tableau modulaire

Cet interrupteur différentiel bipolaire de la série TX³ est conçu pour la protection différentielle des circuits en 230 V sur rail DIN. Avec un calibre de 63 A et une sensibilité de 300 mA, il trouve naturellement sa place dans un tableau électrique lorsqu’une coupure rapide est requise en cas de défaut d’isolement. Son format compact en 2 modules facilite l’intégration dans les coffrets et tableaux de distribution sans mobiliser d’espace inutile.

Détection type A adaptée aux courants différentiels usuels

Le type A permet la détection des courants différentiels alternatifs ainsi que des composantes continues pulsées, ce qui le rend pertinent pour des circuits alimentant des équipements électroniques courants. Ce choix de technologie apporte une réponse adaptée aux usages modernes où les charges ne sont pas uniquement résistives. En pratique, il contribue à une protection cohérente des installations comportant des appareils susceptibles de générer ce type de défaut.

Calibre 63 A et sensibilité 300 mA pour une protection différentielle dédiée

Le courant nominal de 63 A autorise son installation en tête de rangée ou sur des circuits nécessitant une intensité élevée, tandis que le seuil différentiel de 300 mA répond à des besoins de protection différentielle spécifiques. Cette association en fait un appareil adapté lorsque l’objectif est de surveiller les défauts d’isolement avec un niveau de sensibilité distinct des protections 30 mA dédiées à d’autres usages. Le déclenchement intervient dès qu’un courant de fuite anormal est détecté, afin d’isoler le circuit concerné.

Montage simple sur barre DIN dans un encombrement réduit

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’intègre facilement dans les tableaux modulaires. Sa largeur de 2 unités de division et sa profondeur totale de 44 mm permettent une implantation propre dans les enveloppes domestiques ou tertiaires légères. Son design modulaire favorise une organisation claire du tableau, tout en laissant la possibilité d’associer des dispositifs complémentaires lorsque l’installation l’exige.

Raccordement souple pour conducteurs rigides et souples

L’appareil accepte des sections de conducteurs monofilares de 0,75 à 50 mm² et des conducteurs multifilaires de 0,75 à 35 mm². Cette plage de raccordement apporte une vraie souplesse au moment du câblage, aussi bien pour une création de tableau que pour une rénovation. Le verrouillage intégré constitue également un point pratique pour sécuriser la manœuvre et l’intervention lorsque cela est nécessaire.

Caractéristiques électriques pensées pour le tableau de distribution

Ce modèle fonctionne en 230 V, à 50 Hz, avec une tension d’isolement Ui de 250 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit conditionnelle atteint 10 kA, et sa résistance aux courants de choc est donnée pour 0,25 kA. Ces caractéristiques en font un appareil approprié pour une utilisation en tableau de répartition, avec un niveau de performance cohérent pour la protection différentielle modulaire.

Utilisation en environnement intérieur et repérage facile au tableau

Avec un indice de protection IP20, cet interrupteur différentiel est destiné à être installé à l’intérieur d’un coffret ou d’un tableau assurant la protection adaptée de l’ensemble. Il peut fonctionner dans une plage de température ambiante de -25 à 60 °C, avec un degré de pollution 2. Sa finition grise proche du RAL 7035 s’accorde visuellement avec les appareillages modulaires de tableau pour un ensemble sobre et lisible.
