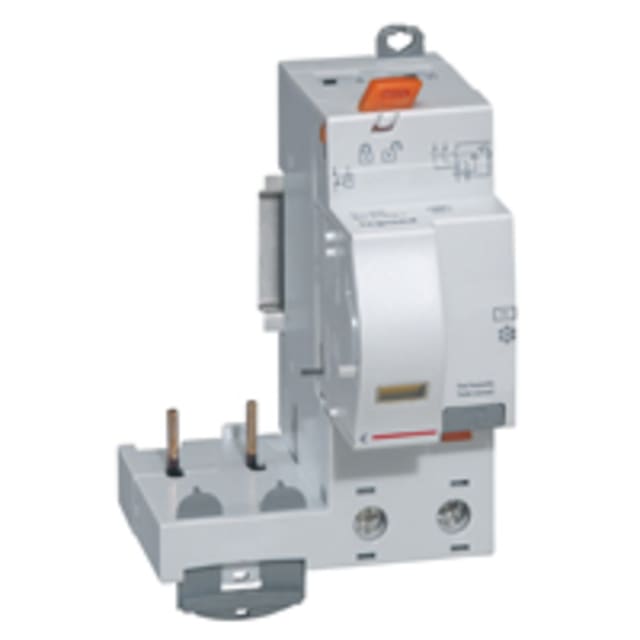

Bloc différentiel DX3 type A 40A 300mA 2P 410431

Bloc différentiel DX3 type A 40A 300mA 2P pour compléter un disjoncteur modulaire

Ce bloc différentiel DX3 2P 40A 300mA de type A est conçu pour s’adapter à un disjoncteur DX3 en 1 module par pôle afin de constituer une protection différentielle compacte et cohérente dans le tableau électrique. Son format 2 modules facilite l’intégration dans les ensembles de protection modulaires lorsque l’on recherche une solution nette, lisible et compatible avec l’architecture de la gamme DX3.

Détection type A pour les défauts de courant alternatif et pulsé

Grâce à sa technologie type A, ce bloc différentiel prend en charge la détection des défauts de courant différentiel à composante alternative ainsi que des courants pulsés. Il convient ainsi aux circuits où ce niveau de détection est requis. Avec une sensibilité de 300 mA, il s’inscrit dans une logique de protection différentielle adaptée aux installations où ce seuil est recherché, tout en conservant un déclenchement instantané sans temporisation réglable.

Calibre 40 A et configuration bipolaire pour les départs monophasés

Son courant nominal de 40 A permet son association sur des circuits correspondant à ce calibre, avec une configuration bipolaire pratique pour la coupure des deux pôles. La tension nominale indiquée de 170 à 253 V et la fréquence 50 Hz permettent une intégration dans des ensembles modulaires courants, avec une lecture technique claire pour l’installateur au moment du choix du bon appareillage.

Montage modulaire DX3 pensé pour un tableau électrique bien organise

Ce bloc différentiel adaptable a été développé pour s’intégrer dans l’environnement modulaire DX3. Il constitue une solution intéressante lorsqu’il faut ajouter la fonction différentielle à un disjoncteur compatible de la même gamme, sans multiplier les appareils distincts inutilement. Le résultat est un ensemble plus homogène dans le coffret, avec une implantation rationnelle et une continuité de gamme appréciable lors des extensions, remplacements ou remises à niveau du tableau.

Raccordement pratique avec large plage de sections admissibles

Le raccordement accepte des conducteurs monofilaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette amplitude apporte de la souplesse en phase d’installation, que ce soit pour s’adapter au câblage existant ou pour réaliser un tableau neuf avec des sections cohérentes selon les circuits protégés. Le dispositif intègre en outre un système de verrouillage, utile pour sécuriser la mise en place et l’exploitation du matériel dans son environnement modulaire.

Caracteristiques utiles pour une integration technique maitrisée

Ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des données importantes pour le choix d’un appareillage modulaire dans un ensemble de distribution. Son degré de protection IP20 participe à la protection contre le contact direct une fois l’appareil câblé dans son tableau. Le degré de pollution 2 et la plage de fonctionnement de -25 à 70 °C apportent des repères supplémentaires pour une sélection rigoureuse du produit.

Un choix pertinent pour les professionnels attentifs a la compatibilite

Pour l’achat d’un bloc différentiel DX3 type A 40A 300mA 2P, l’essentiel est de vérifier l’association avec le disjoncteur modulaire compatible de la gamme concernée. Ce produit répond précisément à cette attente : il permet d’ajouter une fonction différentielle sur une base modulaire adaptée, avec des caractéristiques lisibles, un encombrement contenu et une conception pensée pour les tableaux de protection et de distribution. C’est un composant particulièrement intéressant pour les chantiers où la compatibilité de gamme, la clarté du câblage et la bonne sélection du seuil différentiel sont déterminants.
