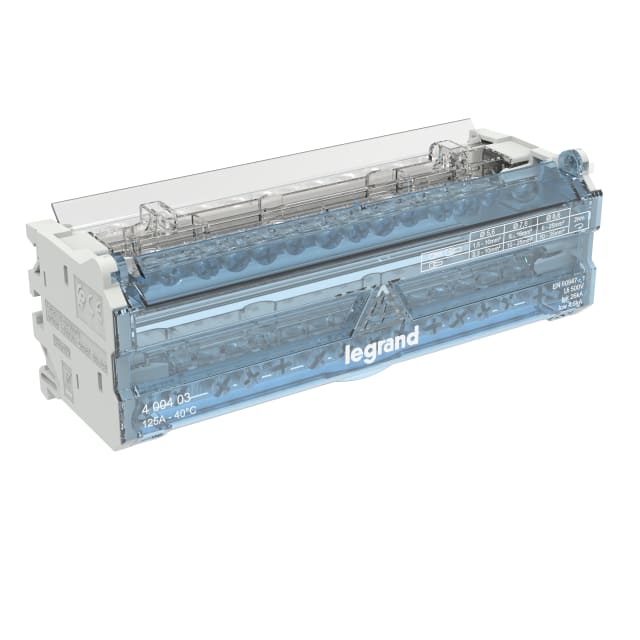

Répartiteur modulaire 2P 125A 15 connexions 400403

Répartiteur modulaire 2P 125 A pour la distribution dans le tableau

Ce répartiteur modulaire 2P 125 A est conçu pour assurer une distribution électrique claire et compacte dans un tableau. Son format 8 modules facilite son intégration sur rail DIN, tout en permettant de répartir l’alimentation vers plusieurs départs sans multiplier les solutions de raccordement. Il convient particulièrement aux coffrets et tableaux où l’on recherche une répartition ordonnée, lisible et adaptée aux intensités élevées.

15 connexions pour organiser plusieurs départs sur un encombrement maîtrisé

La conception de ce répartiteur permet de disposer de 15 connexions par barre, avec une architecture pensée pour simplifier la distribution de plusieurs circuits à partir d’une même alimentation. Cette configuration est intéressante pour les ensembles modulaires nécessitant une répartition structurée, tout en conservant un appareil compact. Le gain de place dans le tableau aide également à préserver une implantation propre des autres appareillages de protection et de commande.

Raccordement à vis pratique pour conducteurs rigides et souples

Le raccordement à vis permet une connexion directe et nette des conducteurs. Ce modèle accepte des câbles d’entrée de 10 à 35 mm² en conducteur massif, ainsi que des conducteurs souples avec ou sans embout selon les sections prévues. En sortie, il autorise plusieurs configurations de raccordement en conducteurs rigides ou flexibles, ce qui le rend adapté aux chantiers de distribution où les sections peuvent varier selon les départs. Cette polyvalence facilite le câblage dans les tableaux résidentiels, tertiaires ou techniques.

Implantation sur rail DIN avec accès de câblage optimisé

Prévu pour un montage sur barre DIN, ce répartiteur modulaire s’intègre facilement dans une rangée de tableau. Son agencement interne à barres décalées favorise un meilleur accès aux bornes et une organisation plus confortable des conducteurs lors du câblage. Ce point est particulièrement utile lorsque plusieurs départs doivent être repris proprement dans un espace réduit, avec une lecture plus simple de la distribution et une manipulation plus fluide au moment de l’installation.

Protection intégrée pour une distribution mieux sécurisée

Ce répartiteur est équipé d’une protection intégrée, avec isolation entre les différentes parties de connexion et capot de protection en face avant. Cette conception améliore la sécurité d’utilisation dans le tableau et contribue à une implantation plus sereine lors des opérations de câblage ou de maintenance. Pour les intégrateurs et installateurs, c’est un vrai avantage dans les ensembles où la distribution doit rester accessible tout en étant correctement protégée.

Caractéristiques utiles pour les tableaux de puissance intermédiaire

Avec un courant nominal de 125 A, une tension d’isolement de 500 V et une tenue aux efforts électrodynamiques annoncée jusqu’à 26 kA en crête, ce répartiteur répond aux besoins de distribution modulaire exigeant un bon niveau de tenue électrique. Ses dimensions de 143 mm de largeur, 51 mm de profondeur et 52 mm de hauteur permettent d’anticiper précisément son implantation dans le tableau. Il s’adresse ainsi aux montages où la compacité doit rester compatible avec des performances adaptées à une distribution sérieuse et structurée.

Une solution adaptée aux tableaux modulaires de la gamme XL³S

Issu de l’univers XL³S, ce répartiteur modulaire 2P 125 A s’intègre naturellement dans les projets de tableaux et coffrets nécessitant une distribution homogène avec les autres composants modulaires. Il constitue une solution pertinente pour répartir l’alimentation de plusieurs circuits à partir d’un point central, tout en conservant un câblage net, une occupation maîtrisée sur rail DIN et une lecture plus professionnelle de l’ensemble de la distribution électrique.
