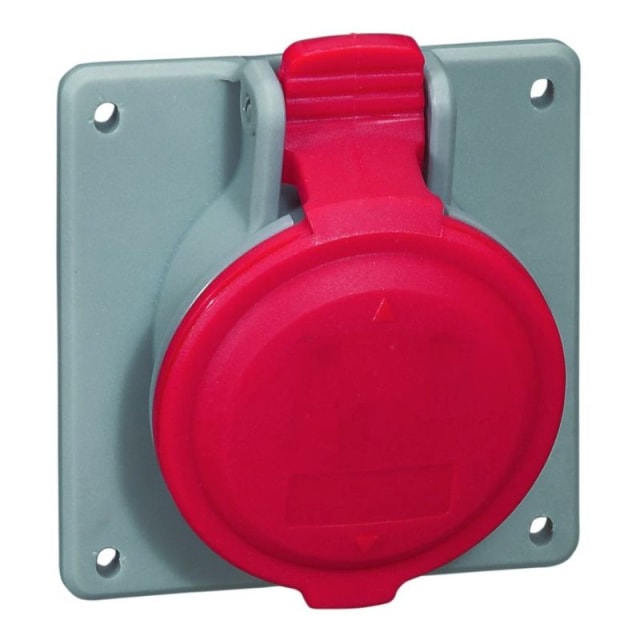

Socle de tableau 32A 400V 3P+N+T IP44 555289
Socle de tableau CEE 32 A 400 V 3P+N+T, 5 pôles, IP44, à borne à vis. Modèle rouge 6 h en matière synthétique, pour raccordement encastré en installation industrielle.
22.30€
28 en stock
28 en stock
Socle de tableau CEE 32A 400V 3P+N+T pour alimentation triphasée
Ce socle de tableau P17 Tempra Pro est conçu pour le raccordement d’équipements en 32A sous 400V en configuration 3P+N+T. Son brochage 5 pôles avec position d’heure 6h permet une identification immédiate du bon standard CEE et simplifie le choix de la fiche compatible sur chantier, en atelier ou dans un environnement technique équipé en triphasé.
Format encastrable pour intégration propre sur coffret ou plastron
Destiné à un montage de tableau, ce socle fixe s’intègre proprement sur plastrons pleins ou pré-percés, ainsi que sur certains coffrets et boîtes d’encastrement compatibles. Sa bride de 84 x 84 mm avec entraxes de fixation de 70 x 70 mm facilite le remplacement d’un appareillage existant ou l’équipement d’un coffret neuf avec une implantation claire et rationnelle.
Protection IP44 adaptée aux usages intérieurs et extérieurs abrités
Grâce à son indice de protection IP44, ce socle de tableau CEE est adapté aux installations exposées aux projections d’eau et aux corps solides de taille moyenne. Il convient particulièrement aux zones techniques, ateliers, locaux d’exploitation, chantiers et installations temporaires où une prise industrielle doit rester accessible tout en conservant une protection cohérente avec les usages courants de terrain.
Raccordement à vis pour une mise en œuvre directe et maîtrisée
La connexion par borne à vis permet un câblage précis et maîtrisé, apprécié pour les interventions de pose, de maintenance ou de remplacement. Cette technique de raccordement convient aux installateurs recherchant une solution simple à intégrer dans un tableau ou un coffret, avec une tenue de connexion adaptée aux contraintes d’un appareillage de puissance 32A.
Corps synthétique rouge pour repérage rapide du standard 400V
Son corps en matière synthétique et sa couleur rouge distinctive correspondent au repérage normalisé des prises industrielles 400V. Ce marquage visuel immédiat aide à limiter les erreurs de connexion entre tensions et améliore la lisibilité de l’installation, surtout lorsque plusieurs socles CEE coexistent sur un même tableau de distribution ou un coffret de chantier.
Solution pertinente pour coffrets de distribution, machines et alimentation provisoire
Ce socle de tableau 32A s’emploie aussi bien pour l’alimentation de machines, d’équipements triphasés, de coffrets de répartition que pour des besoins d’énergie provisoire. Sa conception droite et son format fixe en font une solution adaptée lorsque l’on recherche une interface de branchement robuste, lisible et pratique sur une façade de tableau.
Un appareillage P17 Tempra Pro facile à identifier dans une installation
Issu de la gamme P17 Tempra Pro, ce socle s’intègre naturellement dans les ensembles d’appareillage industriel CEE utilisant le même standard de connexion. Pour l’acheteur professionnel, cela facilite la cohérence de parc, le repérage des compatibilités et la préparation des interventions, en particulier lorsqu’il faut équiper plusieurs coffrets ou maintenir une homogénéité sur site.
Documentation PDF
Caractéristiques techniques
| Courant IEC | 32 A |
|---|---|
| Tension selon EN 60309-2 | 400 V (50+60 Hz) rouge |
| Nombre de pôles | 5 |
| Position d'heure | 6 h |
| Technique de raccordement | borne à vis |
| Couleur distinctive | rouge |
| Numéro RAL | 3013 |
| Classe de protection (IP) | IP44 |
| Direction d'insertion | droit |
| Matière | matière synthétique |
| Exécution militaire | non |
| Cote de bride vertical | 84 mm |
| Ecart de trou vertical | 70 mm |
| Cote de bride horizontal | 84 mm |
| Ecart de trou horizontal | 70 mm |
| Product Carbon Footprint (CO2) | Estimation Sonepar |
Produits de la même série que le produit consulté
Cette prise de tableau est-elle adaptée à une utilisation en extérieur ou en ambiance humide ?
Oui, son indice IP44 la protège contre les projections d’eau et les corps solides supérieurs à 1 mm. Elle convient donc à des usages en environnement modérément exposé, mais pas à une immersion ni à un lavage à grande eau.
Peut-on l’installer sur un tableau ou une façade de coffret ?
Oui, c’est un socle de tableau prévu pour une fixation sur panneau/façade. Avant perçage, vérifiez simplement les entraxes de fixation indiqués sur la fiche technique de votre tableau afin d’assurer un montage propre et stable.
Quel type de connexion faut-il prévoir pour le raccordement ?
Le raccordement se fait par bornes à vis. Il faut donc préparer des conducteurs correctement dénudés, serrés au couple adapté et vérifier le maintien mécanique après mise en service.
Cette prise CEE 32 A est-elle compatible avec les fiches 5 pôles 3P+N+T ?
Oui, elle est au format 3P+N+T, avec 5 pôles et position 6 h. Elle est donc destinée aux fiches correspondantes de même format et de même positionnement horaire.
Comment reconnaître rapidement le bon sens de branchement ?
La position d’heure 6 h sert de repère de détrompage. Elle évite d’accoupler des fiches et prises de configuration différente et aide à sécuriser l’assemblage.
De quoi faut-il tenir compte avant la mise en service ?
Il faut surtout vérifier la compatibilité entre la prise, la fiche, le câble et la protection amont, ainsi que le bon serrage des bornes. Un contrôle de l’absence d’échauffement après les premières utilisations est également recommandé.
