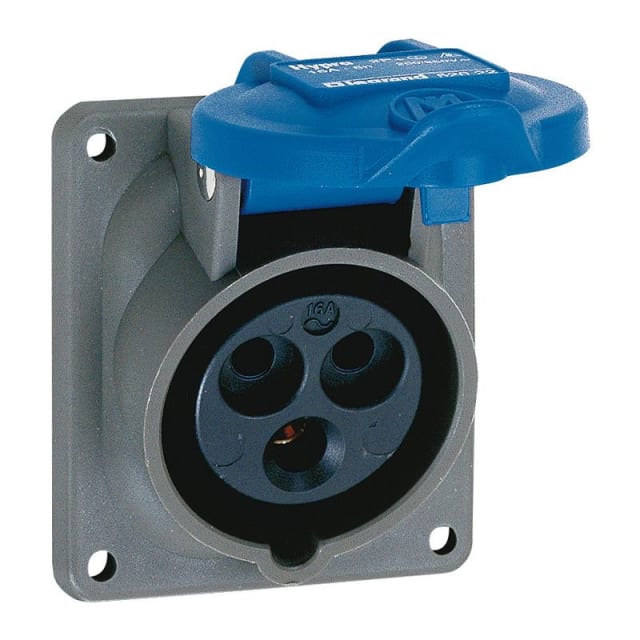

Socle de tableau Hypra IP44 16A 230V 2P+T plastique 052022

Socle de tableau CEE 16 A 230 V pour alimentation monophasée en environnement exigeant

Ce socle de tableau Hypra IP44 en 16 A est conçu pour les installations nécessitant une prise à encastrer CEE 2P+T en 230 V. Son format de socle de tableau permet une intégration propre sur coffret, armoire, panneau ou enveloppe technique, tout en conservant une connexion normalisée facile à identifier grâce à son code couleur bleu et à sa configuration 6 h. Il convient particulièrement aux équipements mobiles, postes d’alimentation, armoires de chantier, ateliers, zones techniques et installations industrielles légères.

Configuration 2P+T normalisée avec détrompage 6 h

La configuration 2P+T à 3 pôles répond aux usages courants en courant alternatif 230 V selon EN 60309-2. La position d’heure 6 h assure un détrompage visuel et mécanique immédiat, utile pour éviter les erreurs de connexion entre tensions ou configurations différentes. Pour l’installateur comme pour l’exploitant, ce repérage simplifie l’identification de la bonne prise CEE et sécurise les opérations de branchement sur le terrain.

Protection IP44 adaptée aux projections d’eau et aux usages intérieurs ou abrités

Avec son indice de protection IP44, ce socle de tableau Hypra est adapté aux environnements exposés aux poussières courantes et aux projections d’eau. Il constitue une solution pertinente pour les locaux techniques, ateliers, garages, zones de maintenance ou applications semi-extérieures sous abri. Ce niveau de protection permet de conserver une bonne continuité d’usage dans des conditions d’exploitation plus contraignantes qu’un appareillage standard d’intérieur.

Corps plastique renforcé pour une intégration pratique sur tableau

Réalisé en matière synthétique, ce modèle associe légèreté, mise en œuvre simple et bonne tenue en usage courant. Son exécution droite facilite l’implantation sur façade ou panneau, avec une insertion de la fiche dans un axe direct adapté aux configurations où l’espace en profondeur est maîtrisé. Ce type de construction est recherché pour les tableaux et coffrets où l’on souhaite une solution CEE robuste, lisible et facile à raccorder.

Raccordement à borne à vis pour une connexion nette et maîtrisée

Le raccordement par borne à vis permet une connexion conducteurs claire, précise et familière pour les professionnels. Cette technique est appréciée pour les opérations de câblage, de maintenance ou de remplacement sur coffret électrique, notamment lorsque l’on souhaite un serrage contrôlé et un repérage simple des conducteurs. Elle convient bien aux installations techniques où la rapidité d’intervention et la lisibilité du câblage sont importantes.

Dimensions de fixation pensées pour le montage sur panneau

Ce socle de tableau est prévu pour une pose en façade avec des cotes compatibles avec un montage encastré de type industriel : bride verticale de 72 mm, bride horizontale de 64 mm, entraxe vertical de 60 mm et entraxe horizontal de 52 mm. Ces dimensions sont utiles pour préparer un remplacement à l’identique ou vérifier la compatibilité avec un coffret existant. Pour les opérations de rénovation ou de substitution, ce point limite les reprises mécaniques inutiles et facilite l’intégration sur support déjà usiné.

Une prise à encastrer Hypra adaptée aux coffrets, armoires et postes d’énergie

Ce socle de tableau Hypra 16 A 230 V trouve naturellement sa place dans les ensembles de distribution nécessitant une prise CEE fiable et immédiatement reconnaissable. Il peut être utilisé pour alimenter des équipements portatifs, rallonges industrielles, machines monophasées, installations temporaires ou points de service techniques. Son positionnement en prise fixe encastrée permet de créer un point de connexion propre, protégé et cohérent avec les exigences des environnements professionnels.
