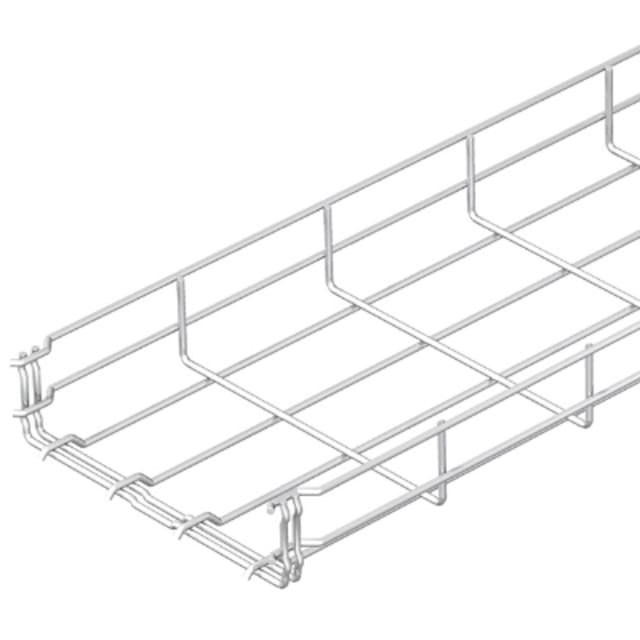

Chemin de câble treillis inox 200×55 6001076

Chemin de câble treillis inox 200×55 pour distribution et cheminement des câbles

Ce chemin de câble treillis inox 200×55 est conçu pour le routage apparent de câbles dans les installations techniques où la lisibilité du cheminement, la ventilation des conducteurs et la simplicité d’adaptation sur chantier sont recherchées. Son format de 200 mm de large avec joues latérales de 55 mm permet d’accueillir un volume de câbles confortable tout en gardant une structure ouverte, pratique pour les extensions, les dérivations et les reprises de faisceaux.

Structure treillis en U avec raccordement intégré

Sa conception en forme de U facilite le maintien latéral des câbles et contribue à un passage propre sur les parcours horizontaux. Le raccordement intégré représente un vrai avantage en pose, car il simplifie l’assemblage entre longueurs sans multiplier les pièces de liaison. Cette configuration aide à gagner du temps lors du montage, tout en rendant l’alignement du chemin de câble plus direct sur les linéaires d’installation.

Acier inoxydable 304 adapté aux environnements exigeants

Réalisé en acier inoxydable 304 (1.4301), ce chemin de câble treillis inox convient aux environnements où la tenue du matériau et la propreté visuelle de l’installation sont des critères importants. Ce choix de matière est particulièrement pertinent pour les locaux techniques, les zones exposées à l’humidité ambiante ou les installations nécessitant un support métallique durable et facile à intégrer dans des contextes professionnels exigeants.

Dimensions utiles pour un passage de câbles bien maîtrisé

Avec une longueur de 3000 mm, ce chemin de câble permet de traiter efficacement les grandes sections de parcours avec moins de jonctions. Sa largeur de 200 mm et sa hauteur de 55 mm offrent un bon compromis entre capacité de passage et encombrement maîtrisé. La construction en fils longitudinaux et transversaux de 3,9 mm participe à une structure légère, avec un poids de 0,99 kg/m, ce qui facilite la manutention, la découpe d’ajustement et la mise en œuvre sur site.

Charges admissibles selon l’écartement des supports

Ce modèle est défini selon un essai de charge de type II conforme à l’IEC 61537. Il admet une charge de travail sécurisée maximale de 350 N/m avec des supports espacés de 1,0 m, 200 N/m avec un entraxe de 1,5 m et 100 N/m avec un entraxe de 2,0 m. Ces valeurs permettent d’adapter précisément le dimensionnement du supportage au poids réel des câbles, afin d’obtenir une installation cohérente avec les contraintes mécaniques du chantier.

Pose flexible et intégration pratique sur chantier

L’espacement possible des supports jusqu’à 1,25 m apporte de la souplesse dans l’organisation du tracé, notamment sur les cheminements suspendus ou fixés sur consoles. Le format treillis facilite aussi les sorties latérales, les descentes et les adaptations locales sans recourir à des opérations complexes. Pour l’installateur, cela se traduit par une pose plus agile dans les zones techniques encombrées ou évolutives.

Une solution pertinente pour les installations électriques apparentes

Ce chemin de câble métallique treillis inox répond bien aux besoins des installations tertiaires, industrielles et techniques qui demandent un support ouvert, accessible et simple à faire évoluer. Il convient particulièrement lorsque l’on souhaite conserver une bonne visibilité des circuits, favoriser l’aération des câbles et disposer d’un cheminement facile à modifier au fil des extensions de réseau. Son gabarit 200×55 en fait un choix pertinent pour des distributions nécessitant plus de capacité qu’un petit chemin de câble, sans passer sur un encombrement excessif.
