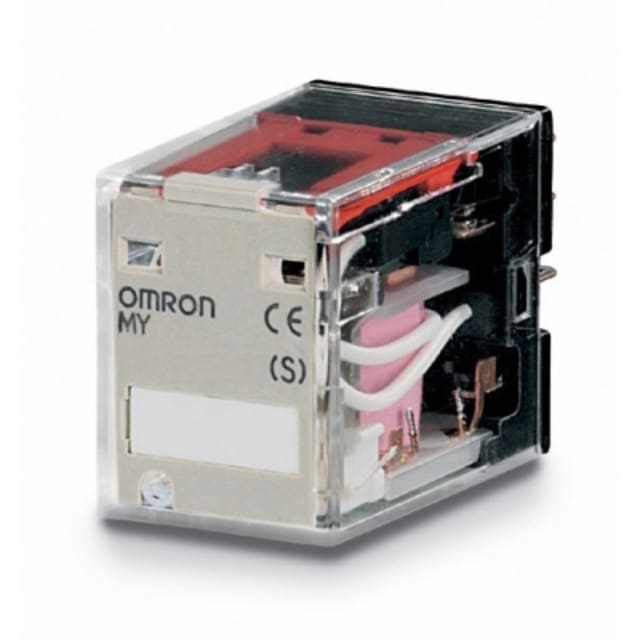

Relais miniature 12 V AC 2 inverseurs 10 A MYS 2001A

Relais miniature 12 V AC 2 inverseurs pour circuits de commande et d’interface

Ce relais miniature 12 V AC est conçu pour les fonctions de commutation dans les armoires, coffrets et ensembles de commande industriels. Son format compact et sa configuration à 2 inverseurs permettent de piloter, transférer ou isoler des signaux et des charges avec souplesse, notamment dans les applications d’interface entre commande et puissance, automatismes, signalisation ou asservissements.

Configuration 2 inverseurs 10 A pour une commutation polyvalente

Avec ses 2 contacts inverseurs, ce relais offre une grande liberté de câblage pour gérer des logiques de basculement, de report d’état ou de commutation de circuits distincts. Son calibre de commutation 10 A en fait une solution adaptée aux usages où l’on recherche à la fois compacité et capacité de coupure confortable, dans un relais enfichable destiné à un montage sur socle.

Bobine 12 V AC monostable adaptée aux commandes en courant alternatif

Ce modèle fonctionne avec une tension de commande en 12 V AC, avec une plage de fonctionnement indiquée de 9,6 à 13,2 V à 50 Hz comme à 60 Hz. Sa technologie monostable convient aux installations où le relais doit changer d’état uniquement pendant l’alimentation de la bobine, puis revenir à sa position de repos dès la coupure de la commande. Ce comportement est particulièrement recherché dans les chaînes de pilotage simples, sûres et lisibles.

Raccordement à broches pour montage sur socle enfichable

Le raccordement électrique se fait par broches, ce qui oriente clairement ce relais vers une utilisation sur embase ou socle compatible. Ce principe facilite le remplacement du relais lors des opérations de maintenance et permet une intégration propre dans les systèmes d’interface et de relayage. Le produit est livré sans socle, ce qui laisse le choix de l’embase selon l’architecture du coffret ou les habitudes de câblage du tableau.

Encombrement compact pour intégration en coffret et armoire

Avec des dimensions de 21,5 mm de largeur, 28 mm de hauteur et 36 mm de profondeur, ce relais miniature s’intègre facilement dans les espaces restreints. Ce gabarit compact est un avantage concret pour les montages denses, les coffrets techniques et les armoires où chaque emplacement compte, sans renoncer à une configuration de contact double inverseur.

Conception simple pour les applications d’interface industrielles

Ce relais ne comporte ni affichage LED, ni bornes amovibles, ni contacts guidés de force. Il répond ainsi à un besoin de relais d’interface électromécanique simple, destiné aux fonctions de commutation classiques. Sa polarisation non polarisée permet une utilisation cohérente dans les montages de commande en courant alternatif où l’on privilégie une architecture sobre et efficace.

Un choix pertinent pour automatisme, commande et report de signaux

Ce relais miniature 12 V AC 2 inverseurs 10 A convient aux applications de commande industrielle, d’interface entre automate et terrain, de report d’informations, de séparation galvanique fonctionnelle ou de commutation de circuits auxiliaires. Il s’adresse aux intégrateurs, électriciens et mainteneurs qui recherchent un relais enfichable compact, clair à identifier et simple à intégrer dans une logique de câblage sur socle.
