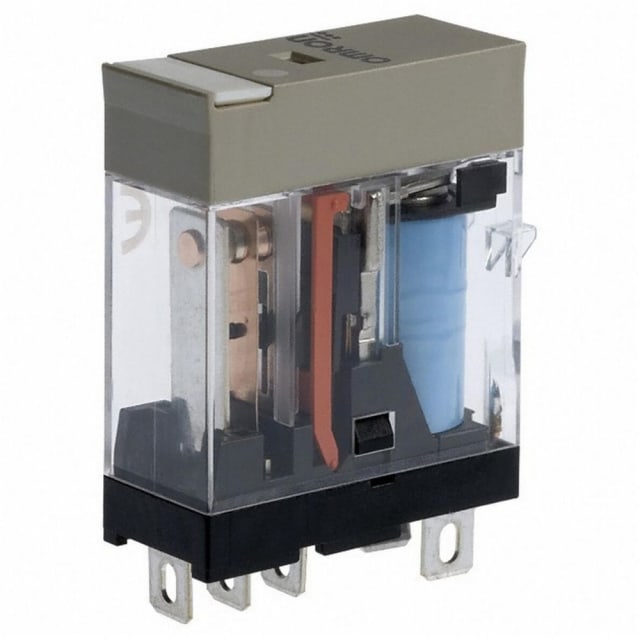

Relais compact 24 V DC pour commandes et interfaces de tableau

Ce relais compact avec voyant DEL et indicateur mécanique est conçu pour les fonctions de commutation en environnement de commande et de distribution. Il s’agit d’un modèle monostable à commande en courant continu 24 V, particulièrement adapté aux montages en armoire, coffret et tableau électrique lorsque l’on recherche un format réduit, une lecture rapide de l’état du relais et une intégration simple sur embase à broches.

Visualisation immédiate de l’état grâce au voyant DEL et à l’indicateur mécanique

La présence simultanée d’un voyant DEL et d’un indicateur mécanique rend l’exploitation plus lisible au quotidien. Le voyant permet un repérage visuel rapide de l’alimentation de la bobine, tandis que l’indicateur mécanique facilite le contrôle de la position du relais lors des opérations de maintenance, de diagnostic ou de vérification en façade. C’est un vrai atout pour gagner du temps dans les circuits de commande et d’interface.

Configuration 1 inverseur pour une commutation polyvalente

Équipé d’un contact simple de type 1 inverseur, ce relais convient à de nombreuses logiques de commande, de signalisation ou de report d’état. Son courant nominal de 10 A permet de traiter des usages courants de commutation avec une bonne polyvalence dans les ensembles électriques. Cette configuration est appréciée lorsque l’on doit basculer un circuit entre deux états avec un seul relais, tout en conservant une implantation compacte.

Commande en 24 V DC avec fonctionnement monostable

Ce modèle fonctionne avec une tension de commande en courant continu de 24 V DC, avec une plage de mesure indiquée de 21,6 à 26,4 V. Son fonctionnement monostable le destine aux applications où le relais revient à son état initial dès que la commande est coupée. Cette caractéristique est pertinente pour les chaînes de commande, automatismes, interfaces de pilotage et séquences électriques nécessitant une réponse simple, nette et facilement exploitable.

Raccordement à broches pour intégration sur socle

Le raccordement électrique à broches permet une mise en œuvre sur support adapté, pratique pour les architectures de tableau qui demandent un remplacement rapide du relais sans reprise complète du câblage. Le produit est fourni sans socle, ce qui permet de sélectionner l’embase la plus adaptée à l’implantation existante. Ce principe d’installation est particulièrement recherché dans les armoires où la maintenance, l’encombrement et la lisibilité du câblage sont des critères importants.

Format réduit pour implantation dense en coffret ou armoire

Avec une largeur de 13 mm, une hauteur de 29 mm et une profondeur de 35,5 mm, ce relais compact trouve facilement sa place dans les montages où l’espace disponible est limité. Son faible encombrement aide à optimiser l’organisation des relais de contrôle, interfaces et fonctions auxiliaires dans les coffrets électriques, tout en maintenant une disposition propre et rationnelle des composants.

Une solution adaptée aux circuits de commande, report et interface

Grâce à son format compact, sa commande 24 V DC, son contact 1 inverseur 10 A et sa double signalisation visuelle, ce relais répond bien aux besoins des intégrateurs, tableautiers et mainteneurs intervenant sur des circuits de commande électrique. Il convient aux fonctions d’interface entre automatismes et équipements, aux reports d’information, aux ordres de commutation auxiliaires et aux montages nécessitant un relais enfichable simple à identifier et à exploiter.
