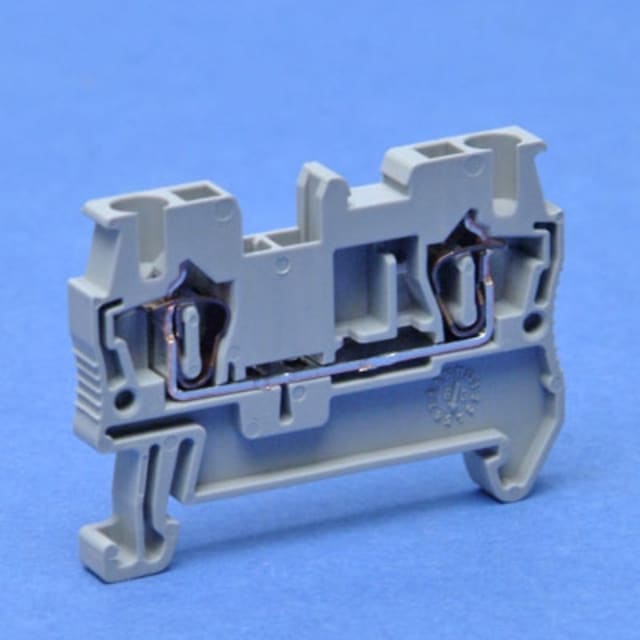

Bloc de jonction simple à ressort gris ST 2,5 3031212

Bloc de jonction traversant pour câblage sur rail DIN

Le bloc de jonction simple à ressort gris ST 2,5 est conçu pour réaliser des connexions traversantes nettes, compactes et rapides dans les armoires, coffrets et ensembles de distribution. Son format étroit de 5,2 mm permet d’optimiser l’occupation du rail DIN tout en conservant une capacité de raccordement adaptée aux circuits de commande comme aux distributions de puissance de faible section. Cette borne traversante à un étage avec 2 connexions répond particulièrement bien aux besoins d’un câblage structuré, lisible et facile à intégrer dans des ensembles modulaires.

Raccordement à ressort pour un câblage rapide et homogène

Le système de raccordement à ressort à cage facilite l’insertion des conducteurs et contribue à accélérer le montage en série. Ce mode de connexion convient aux opérations de câblage répétitives, aux tableaux compacts et aux installations où la régularité de serrage est recherchée. Le bloc accepte des conducteurs monofilaires de 0,08 à 4 mm² ainsi que des conducteurs multifilaires et à brins fins jusqu’à 2,5 mm², ce qui offre une bonne souplesse d’utilisation selon la nature du câblage à raccorder.

Format 2,5 mm² adapté aux circuits de distribution et de commande

Avec une section nominale de 2,5 mm², une tension assignée de 800 V et un courant nominal de 24 A, ce bloc de jonction ST 2,5 répond aux besoins courants de raccordement dans les équipements électriques, les armoires industrielles et les ensembles de câblage technique. Il permet de faire transiter proprement un potentiel entre deux conducteurs tout en conservant un encombrement réduit. Son architecture simple à 1 étage et 1 potentiel en fait une solution claire pour les lignes qui doivent rester faciles à repérer et à organiser.

Montage direct sur rail DIN 35 mm dans les coffrets et armoires

Prévu pour un montage sur rail DIN 35 mm, ce bloc de jonction s’intègre dans les configurations standards de tableaux électriques et d’installations de raccordement. Il est compatible avec les profils NS 35/7,5 et NS 35/15, ce qui facilite son intégration dans de nombreux environnements de montage. Sa hauteur de 48,5 mm et son faible encombrement en largeur permettent de composer des rangées de bornes denses, tout en gardant un accès cohérent pour les opérations de câblage et de maintenance.

Compatibilité avec conducteurs cuivre et aluminium

Ce modèle est adapté aux matériaux conducteurs aluminium et cuivre, un point utile lorsque l’installation impose de composer avec différentes natures de conducteurs. Cette compatibilité élargit les possibilités d’emploi dans les travaux de raccordement, de rénovation d’armoires ou d’extension d’installations existantes. Pour l’installateur, cela apporte davantage de souplesse dans le choix des câbles, sans sortir d’un format de borne compact et standardisé.

Corps isolant compact pour environnements techniques exigeants

Le corps isolant gris contribue à une intégration sobre et cohérente dans les rangées de bornes, en particulier lorsque le repérage des potentiels repose sur une organisation par fonctions ou par accessoires de marquage. La borne est donnée pour une température de service de -60 à 110 °C, ce qui permet son emploi dans des contextes techniques variés, y compris lorsque les contraintes thermiques sont plus larges que dans un simple environnement tertiaire. Ce positionnement en fait un composant pertinent pour les ensembles de commande, les armoires machine et les applications de raccordement intensives.

Une borne traversante pensée pour un câblage propre et rationnel

Le bloc de jonction simple à ressort gris ST 2,5 3031212 est un choix pertinent pour structurer un bornier de manière compacte, avec une lecture claire des départs et arrivées. Son principe traversant, sa plage de sections étendue et son montage sur rail DIN en font une solution efficace pour les professionnels qui recherchent une borne 2,5 mm² facile à intégrer dans une chaîne de câblage complète. Il convient aussi bien à la création de nouveaux ensembles qu’au complément d’un bornier existant lorsque l’objectif est de densifier l’installation sans alourdir l’encombrement.
