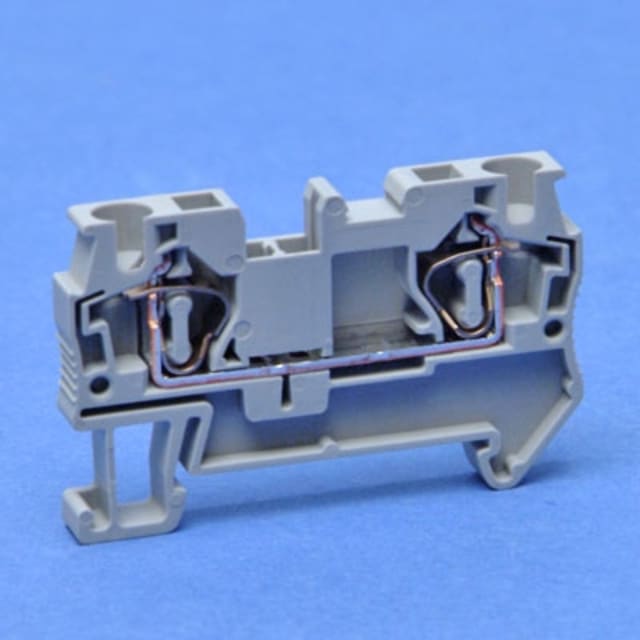

Bloc de jonction simple à ressort gris 3031364

Bloc de jonction simple à ressort pour câblage traversant sur rail DIN

Ce bloc de jonction simple à ressort gris est conçu pour le raccordement traversant de conducteurs dans les armoires, coffrets et ensembles de distribution. Son format compact permet une implantation propre sur rail DIN 35 mm, tout en conservant une capacité de raccordement adaptée aux besoins courants en installation électrique industrielle et tertiaire. Avec ses 2 connexions sur 1 étage, il répond efficacement aux montages où la clarté du câblage et la maîtrise de l’encombrement sont essentielles.

Raccordement à ressort pratique pour conducteurs rigides et souples

Le raccordement à ressort à cage facilite le câblage et convient aussi bien aux conducteurs monofilares qu’aux conducteurs multifilaires et souples. Il accepte des sections de 0,08 à 6 mm² selon la nature du conducteur, avec une plage de 0,14 à 4 mm² pour les conducteurs souples avec embout. Ce principe de connexion est particulièrement intéressant pour accélérer les opérations de montage, simplifier l’insertion des petits conducteurs souples et conserver une connexion stable dans le temps.

Capacité électrique adaptée aux circuits de commande et de puissance modérée

Ce bornier affiche une tension nominale de 800 V et un courant nominal de 32 A, avec une section de référence de 4 mm². Il convient ainsi aux applications de raccordement nécessitant une tenue électrique élevée dans un encombrement réduit. Ce positionnement en fait une solution pertinente pour les tableaux, armoires de commande, équipements de machine et ensembles de câblage où l’on recherche un bloc de jonction simple, lisible et facile à intégrer.

Format étroit pour optimiser l’espace dans le coffret

Avec une largeur de 6,15 mm, une hauteur de 55,9 mm et une construction sur un seul étage, ce bloc de jonction aide à densifier les rangées de borniers sans compliquer l’organisation du câblage. Son montage sur rail DIN NS 35/7,5 ou NS 35/15 facilite son intégration dans les configurations standard. Cette compacité est un avantage concret pour les installateurs qui doivent multiplier les points de connexion tout en gardant une implantation ordonnée.

Compatibilité de câblage étendue selon le type de conducteur

Ce modèle prend en charge une large variété de conducteurs : monofilaire de 0,08 à 6 mm², multifilaire de 0,08 à 4 mm² et conducteur souple sans gaine de 0,08 à 4 mm². Cette polyvalence permet de l’utiliser sur des circuits de nature différente sans multiplier les références de borniers pour chaque cas de raccordement. Il est également adapté aux matériaux conducteurs aluminium et cuivre, ce qui élargit encore les possibilités d’usage selon les contraintes du chantier ou de l’équipement.

Utilisation maîtrisée dans des environnements techniques exigeants

Sa plage de température de service de -60 à 105 °C permet son emploi dans des environnements soumis à de fortes variations thermiques. Le principe de contact à ressort est particulièrement apprécié lorsque le câblage doit rester bien maintenu malgré les sollicitations mécaniques liées à l’exploitation des équipements. Pour l’électricien, l’intégrateur ou le tableautier, cela se traduit par une solution de raccordement bien adaptée aux ensembles techniques où la régularité du serrage et la rapidité de pose sont recherchées.

Un bornier gris pensé pour un repérage clair dans les ensembles modulaires

Sa finition grise s’intègre naturellement dans les architectures de borniers standard et facilite la constitution de rangées homogènes dans les tableaux. Ce type de bloc de jonction simple se prête particulièrement bien aux montages qui nécessitent une lecture rapide des circuits et une organisation rigoureuse des départs et des traversées. Pour les besoins de connexion et câblage, il apporte une réponse précise, compacte et cohérente avec les pratiques actuelles d’installation, de fixation et de raccordement.
