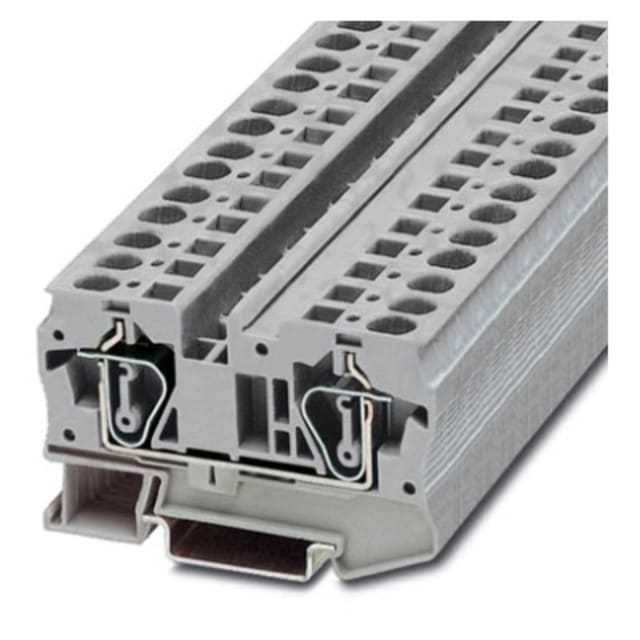

Bloc de jonction simple à ressort gris ST 6 3031487

Bloc de jonction simple à ressort pour rail DIN 35 mm

Le bloc de jonction simple à ressort gris ST 6 est conçu pour réaliser des raccordements de passage compacts, nets et rapides dans les armoires, coffrets et ensembles de câblage sur rail DIN 35 mm. Son format fin de 8,2 mm permet d’optimiser l’occupation du rail tout en conservant une capacité de raccordement adaptée aux sections courantes en installation et en câblage industriel. Avec une tension nominale de 1000 V et un courant nominal de 41 A, il répond aux besoins des circuits de puissance et de distribution nécessitant une connexion stable et bien identifiée.

Raccordement à ressort pratique pour un câblage rapide

Son raccordement à ressort à cage facilite l’insertion des conducteurs et simplifie le travail au montage, notamment lors d’interventions répétitives ou en série. Ce principe de connexion convient particulièrement aux intégrateurs et tableautiers recherchant une mise en œuvre fluide sur conducteurs rigides ou souples. Le bloc accepte des conducteurs monofilares de 0,2 à 10 mm², des conducteurs multifilaires de 0,2 à 6 mm² ainsi que des conducteurs à brins fins avec ou sans gaine dans les plages prévues, ce qui apporte une vraie souplesse dans le choix des câbles à raccorder.

Format 6 mm² adapté aux circuits de distribution courants

Ce modèle est dimensionné autour d’une section de référence de 6 mm², un format très utilisé pour les liaisons de distribution, les départs de puissance et les raccordements de terrain. Il permet de raccorder 2 conducteurs sur 1 étage, avec 2 points de connexion clairement définis pour assurer une continuité électrique propre dans le cheminement des conducteurs. Cette configuration simple de bloc de traversée en fait une solution pertinente pour organiser les potentiels dans un bornier sans complexifier le repérage ni l’exploitation.

Encombrement maîtrisé pour coffrets et armoires

Avec une largeur de 8,2 mm et une hauteur de 69,5 mm, ce bloc de jonction simple trouve facilement sa place dans les ensembles où la densité de câblage doit rester maîtrisée. Son montage sur rail NS 35/7,5 ou NS 35/15 permet une intégration directe dans les configurations standards du marché. Ce faible encombrement aide à construire des rangées de bornes homogènes, lisibles et faciles à compléter avec les accessoires de repérage, de pontage ou de séparation compatibles avec cette famille.

Plage de température étendue pour environnements techniques exigeants

Le ST 6 fonctionne sur une large plage de température de service de -60 à 110 °C, ce qui le rend adapté aux environnements techniques soumis à de fortes variations thermiques. Cette amplitude est un point important pour les applications en coffret, en machine ou en installation où les conditions d’ambiance peuvent être contraignantes. Le corps isolant est conçu pour un usage technique intensif et le produit est également prévu pour des applications nécessitant une version compatible avec des environnements spécifiques de type Ex e selon la configuration d’ensemble et les accessoires associés.

Compatible aluminium et cuivre pour plus de souplesse d’installation

Ce bloc de jonction est annoncé comme adapté aux matériaux conducteurs aluminium/cuivre, ce qui apporte davantage de flexibilité au moment de la conception ou de l’évolution d’une installation. Cette compatibilité est particulièrement utile lorsqu’il faut raccorder ou prolonger des circuits existants avec des natures de conducteurs différentes, tout en restant dans les sections admissibles du produit. Pour l’installateur, cela facilite le choix d’un bornier polyvalent capable de s’intégrer dans des architectures de câblage variées.

Un bornier de passage clair pour un câblage propre et structuré

Ce bloc de jonction gris est un choix pertinent pour constituer des rangées de raccordement lisibles dans les armoires électriques, coffrets de commande et ensembles de distribution. Sa conception à un étage, sa couleur neutre et son principe de connexion direct en font une base efficace pour structurer les potentiels, distribuer les conducteurs et maintenir un câblage ordonné. Pour les professionnels recherchant un bloc de jonction simple à ressort ST 6 compact, il s’agit d’une solution bien adaptée aux montages sur rail DIN avec sections jusqu’à 10 mm² selon la nature du conducteur.
