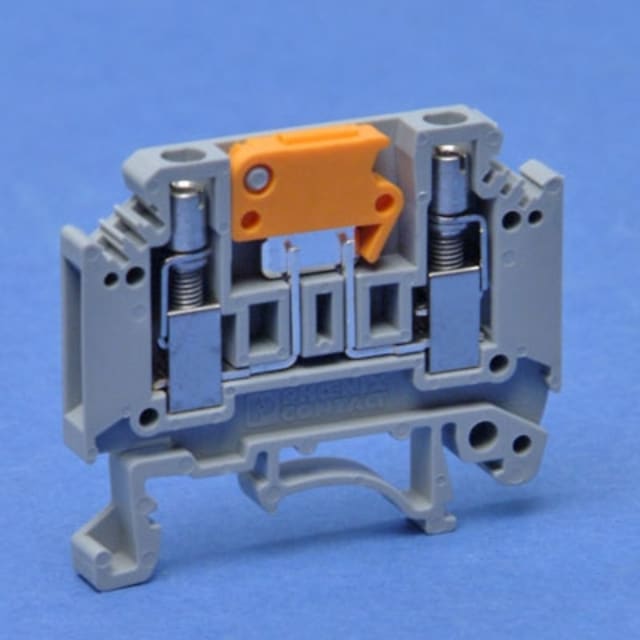

Bloc de jonction de sectionnement à vis 3104013

Bloc de jonction de sectionnement à vis pour circuits de contrôle et de mesure

Ce bloc de jonction de sectionnement à vis est conçu pour réaliser des raccordements clairs, compacts et faciles à isoler sur rail DIN 35 mm. Son principe de sectionnement permet d’ouvrir le circuit directement au niveau de la borne, ce qui simplifie les opérations de test, d’isolement et de maintenance dans les armoires électriques. Son format étroit de 5,2 mm aide à optimiser l’implantation lorsque la densité de câblage est importante.

Sectionnement pratique avec douille d’essai intégrée

Équipé d’une douille d’essai intégrée, ce modèle facilite les contrôles de tension, les mesures et les vérifications fonctionnelles sans modifier l’organisation du câblage. La conception à vis des deux côtés permet un raccordement simple et direct des conducteurs, tandis que la fonction de sectionnement apporte un vrai confort d’intervention pour les circuits de commande, de signalisation ou de contrôle nécessitant des points de coupure localisés.

Compatibilité de câblage adaptée aux sections courantes

Cette borne accepte les conducteurs monofilaires de 0,2 à 4 mm², les conducteurs souples sans gaine de 0,2 à 2,5 mm² et les conducteurs multibrins de 0,2 à 1,5 mm². Elle convient ainsi à de nombreuses configurations de câblage en installation industrielle ou tertiaire, notamment lorsque l’on recherche une borne de sectionnement compacte pour des conducteurs de faible à moyenne section. Le raccordement à vis reste particulièrement apprécié pour les montages où la tenue mécanique et la lisibilité du serrage sont recherchées.

Format étroit pour un montage rationnel sur rail DIN

Avec une largeur de 5,2 mm, une profondeur de 46 mm et une hauteur de 46 mm, ce bloc de jonction de sectionnement s’intègre facilement dans les ensembles où chaque millimètre compte. Son montage sur rail DIN 35 mm permet une mise en œuvre rapide dans les coffrets et tableaux. Cette compacité en fait une solution pertinente pour structurer des rangées de bornes de mesure, de coupure ou d’interface sans surcharger l’espace disponible.

Caractéristiques électriques pour les circuits jusqu’à 400 V

Ce modèle est donné pour une tension de dimensionnement de 400 V et un courant nominal de 16 A. Il répond ainsi aux besoins de nombreux circuits de raccordement, de distribution de signaux ou de séparation fonctionnelle dans lesquels il est utile de pouvoir interrompre le passage du courant à un point précis. La présence de deux points de connexion sur un seul étage permet de conserver un schéma de câblage simple et bien organisé.

Conception pensée pour l’intégration en bornier

Le bloc présente une séparation longitudinale orientable, utile pour organiser visuellement les potentiels et clarifier les zones de raccordement dans le bornier. Il ne comporte pas de pontage interne entre étages et nécessite une plaque de fermeture, ce qui permet de finaliser proprement l’extrémité d’un ensemble de bornes. Sa finition grise favorise une intégration homogène avec les autres éléments de connexion dans l’armoire.

Utilisation stable dans des environnements techniques exigeants

Prévu pour une température de service de -60 à 105 °C, ce bloc de jonction convient aux environnements techniques où les écarts thermiques peuvent être marqués. Son corps isolant est adapté à une utilisation en appareillage de raccordement sur rail, avec une architecture orientée vers la compacité, l’accessibilité et la facilité d’intervention. Pour les monteurs, tableautiers et mainteneurs, il constitue un choix pertinent lorsqu’un point de sectionnement propre et peu encombrant est nécessaire dans une chaîne de câblage.
