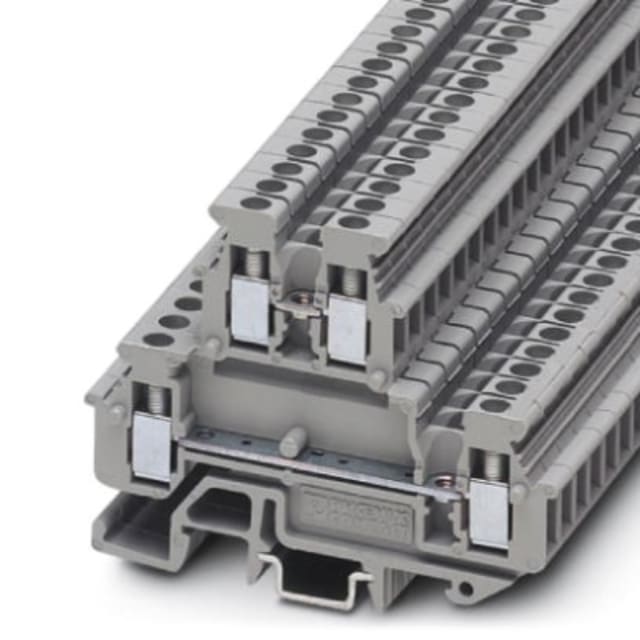

Bloc de jonction à vis 2 étages 0,2-4 mm² 1414064

Bloc de jonction à vis 2 étages pour câblage compact sur rail DIN

Ce bloc de jonction à vis 2 étages est conçu pour réaliser des raccordements de traversée dans un encombrement réduit. Son format miniature et sa largeur de seulement 5,2 mm permettent d’optimiser l’espace disponible dans les armoires, coffrets et ensembles de distribution, tout en conservant une implantation claire des conducteurs. Sa configuration à deux étages aide à densifier le câblage sans complexifier l’organisation du bornier.

Raccordement vissé précis pour conducteurs de petite et moyenne section

Ce modèle accepte les conducteurs monofilares de 0,2 à 4 mm², les conducteurs multifilaires de 0,2 à 1,5 mm², ainsi que les conducteurs à brins fins selon les sections indiquées par le fabricant. Le raccordement à vis sur les deux niveaux convient particulièrement aux installations où la tenue mécanique du serrage, la lisibilité du câblage et la reprise aisée des connexions sont recherchées. C’est une solution adaptée aux borniers de commande, d’automatisme et de distribution secondaire.

Double étage pratique pour mieux organiser les potentiels

Avec 2 étages et 2 réglettes à bornes par étage, ce bloc permet de regrouper plusieurs points de raccordement dans un seul corps isolant. Cette architecture facilite la séparation logique des circuits, le repérage des départs et l’optimisation des chemins de câbles dans les montages serrés. Elle convient bien lorsque l’on souhaite gagner de la place tout en conservant un câblage ordonné et facile à exploiter lors de l’installation ou de la maintenance.

Montage polyvalent sur rails DIN 15 mm et profils standards

Ce bloc de jonction est prévu pour un montage sur rail DIN 15 mm, et il est également donné pour une mise en place sur profils NS 15, NS 35/7,5 et NS 35/15. Cette compatibilité facilite son intégration dans de nombreux coffrets et châssis existants. Sa hauteur de 62 mm contribue à une implantation verticale compacte, utile lorsque la place disponible en façade ou en profondeur doit être maîtrisée.

Intensité nominale de 24 A pour circuits de raccordement et de distribution

Avec un courant de dimensionnement de 24 A, ce bloc de jonction répond aux besoins courants de raccordement dans les installations industrielles et tertiaires nécessitant un bornier compact. Il convient aux liaisons de commande comme aux distributions de faible encombrement, dès lors que les sections de conducteurs utilisées restent cohérentes avec les capacités de raccordement annoncées. Le format miniature permet ainsi d’associer densité de montage et niveau de service adapté aux circuits usuels de coffret.

Corps isolant gris et usage avec conducteurs aluminium ou cuivre

Son corps isolant de coloris gris facilite l’intégration dans les borniers standards et contribue à une lecture homogène de l’ensemble. Le produit est indiqué pour une utilisation avec des conducteurs en aluminium ou en cuivre, ce qui apporte davantage de souplesse dans le choix des liaisons selon les contraintes du chantier ou du tableau. Cette polyvalence est intéressante pour les installateurs qui doivent composer avec différentes natures de conducteurs sur une même installation.

Conçu pour les environnements techniques à fortes contraintes thermiques

La plage de température de service de -60 à 105 °C permet d’envisager son usage dans des environnements techniques exposés à des variations thermiques importantes. Ce point est particulièrement utile pour les armoires, coffrets ou équipements implantés dans des zones où la stabilité thermique ne peut pas être garantie en permanence. Pour l’installateur, cela signifie une borne adaptée aux montages compacts exigeant à la fois tenue en température et rationalisation de l’espace de câblage.
