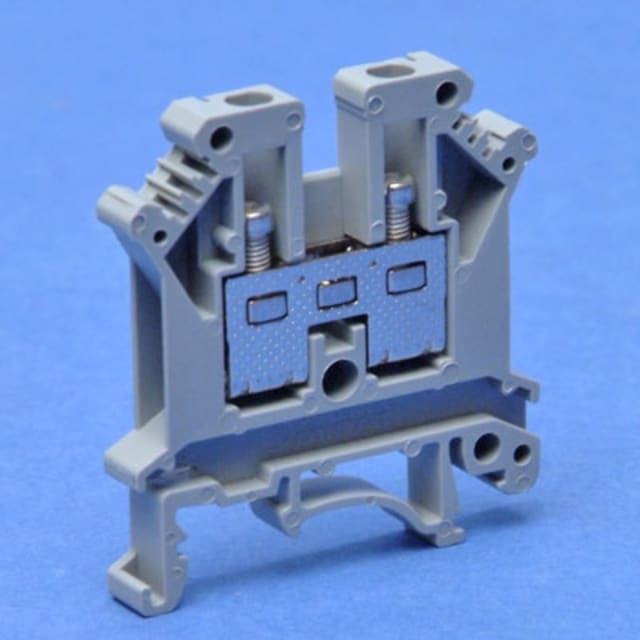

Bloc de jonction à vis 0,2-4 mm² gris 3003017

Bloc de jonction à vis pour raccordement traversant sur rail DIN

Ce bloc de jonction gris est conçu pour réaliser un raccordement traversant simple, propre et lisible dans les armoires, coffrets et tableaux électriques. Son format 1 étage avec 2 connexions convient parfaitement aux liaisons de passage entre conducteurs, avec une implantation sur rail DIN 35 mm de type NS 35/7,5, NS 35/15 et NS 32. Sa largeur de seulement 6,2 mm permet de gagner de la place tout en conservant une organisation claire du câblage.

Connexion à vis précise pour conducteurs de 0,2 à 4 mm²

Le raccordement à vis accepte des sections de 0,2 à 4 mm² en conducteur rigide comme en conducteur souple, ce qui en fait une solution adaptée aux besoins courants de câblage en installation électrique et en intégration d’équipements. Cette plage de section permet de raccorder aussi bien des fils de commande que des conducteurs d’alimentation de faible à moyenne section, avec une technologie de serrage appréciée pour sa tenue mécanique et sa simplicité de reprise lors des opérations de maintenance.

Format compact pour tableaux et coffrets à densité élevée

Avec une hauteur de 42,5 mm et une largeur réduite, ce bloc de jonction à vis s’intègre facilement dans les ensembles où l’espace est compté. Il est particulièrement pertinent pour les rangées de bornes nombreuses, lorsque la lisibilité du bornier et l’optimisation de l’encombrement deviennent des critères importants. Son coloris gris facilite également l’identification visuelle dans les montages normalisés et les architectures de câblage structurées.

Caractéristiques électriques adaptées aux circuits de distribution et de commande

Ce modèle est donné pour une tension de dimensionnement de 800 V et un courant de dimensionnement de 32 A. Ces valeurs le destinent à de nombreuses applications de raccordement dans les environnements industriels et tertiaires, aussi bien pour la distribution de potentiel que pour le passage de circuits de commande. Le bornier constitue ainsi une base efficace pour créer des ensembles de connexion compacts, cohérents et faciles à repérer sur rail.

Compatibilité avec conducteurs cuivre et aluminium

Ce bloc de jonction est indiqué pour une utilisation avec des matériaux conducteurs aluminium et cuivre. Cet élément est utile dans les configurations où les contraintes de raccordement imposent de composer avec différents types de conducteurs selon l’installation existante ou le type d’équipement raccordé. Pour le professionnel, cela apporte davantage de souplesse dans la préparation du câblage et le choix des liaisons à mettre en œuvre.

Tenue thermique pensée pour les environnements techniques exigeants

La plage de température de service annoncée de -60 à 110 °C permet l’utilisation de ce bloc de jonction dans des environnements techniques soumis à de fortes variations thermiques. Cette capacité élargit son champ d’emploi dans les coffrets, machines, équipements électriques et installations exposées à des conditions d’exploitation soutenues. C’est un point important pour conserver une solution de raccordement adaptée aux contextes où la stabilité du montage doit rester maîtrisée malgré les écarts de température.

Une solution claire pour le câblage, l’extension et la maintenance des borniers

Grâce à sa conception simple à 1 pôle et 2 points de connexion, ce bloc de jonction convient aussi bien à la création de nouveaux borniers qu’à l’extension d’ensembles existants. Il répond aux besoins de raccordement ordonné, de distribution linéaire et de repérage logique dans les coffrets électriques. Pour l’installateur comme pour le tableautier, c’est un composant particulièrement adapté lorsque l’objectif est de construire un bornier compact, lisible et facile à intervenir.
