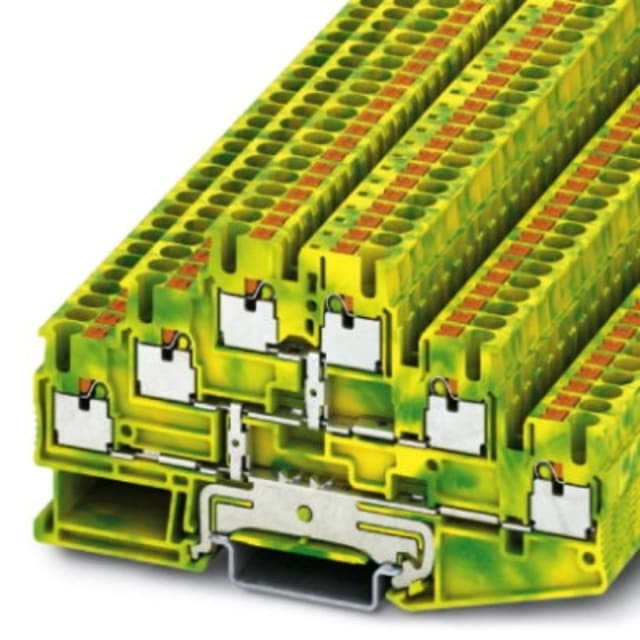

Bloc de jonction de terre pour conducteur 3210525

Bloc de jonction de terre à 3 niveaux pour rail DIN

Ce bloc de jonction de terre est conçu pour le raccordement des conducteurs de protection dans les armoires, coffrets et ensembles de câblage sur rail DIN 35 mm. Sa conception à 3 étages permet d’optimiser l’occupation sur le rail tout en regroupant plusieurs points de connexion dans un encombrement réduit. Avec ses 6 raccordements au total, il convient particulièrement aux installations où la densité de câblage doit rester maîtrisée sans compliquer le repérage du conducteur de terre.

Connexion push-in pratique pour un câblage rapide

Cette borne de terre de la gamme PT utilise un raccordement push-in, apprécié pour l’insertion directe des conducteurs rigides ou préparés. Ce principe facilite le montage en série et accélère les opérations de câblage dans les tableaux électriques, boîtes de raccordement et équipements industriels. Le format à double connexion par étage permet de distribuer efficacement la mise à la terre sur plusieurs départs tout en conservant une implantation propre et structurée.

Plage de sections adaptée aux conducteurs courants

Le bloc accepte les conducteurs monofilaire et multifilaire de 0,14 à 4 mm², ainsi que les conducteurs souples avec gaine de 0,14 à 2,5 mm². Cette polyvalence couvre de nombreux usages en câblage de commande, de signalisation et de distribution de protection. La section nominale de 2,5 mm² en fait une solution cohérente pour les montages nécessitant un bornier de terre compact, capable d’accueillir des conducteurs fins comme des sections plus usuelles en armoire.

Format étroit pour gagner de la place dans le bornier

Avec une largeur de seulement 5,2 mm, une hauteur de 102 mm et une profondeur de 58 mm, ce bloc de jonction de terre aide à conserver une implantation dense sur rail DIN sans sacrifier l’accessibilité. Son corps vert/jaune permet une identification immédiate de la fonction de protection, ce qui simplifie la lecture du bornier lors du montage, du contrôle et des opérations de maintenance.

Conçu pour les environnements techniques exigeants

Sa température de service étendue de -60 à 105 °C le rend adapté aux environnements soumis à de fortes variations thermiques. Ce type de borne de terre répond ainsi aux besoins des intégrateurs et câbleurs recherchant un appareillage compatible avec des contraintes d’exploitation élevées, notamment dans les armoires de machines, ensembles techniques et installations de process.

Montage sur rail DIN et intégration en rangée

Prévu pour une fixation sur rail DIN 35 mm, ce bloc s’intègre facilement dans une architecture de borniers existante. Sa configuration à plusieurs niveaux permet de structurer les liaisons de terre en conservant un bon ratio entre capacité de raccordement et longueur de rail occupée. Pour une finition correcte de l’ensemble, une plaque de fermeture est nécessaire en extrémité selon la configuration du bornier.

Un choix pertinent pour les tableaux et raccordements de protection

Ce bloc de jonction de terre est particulièrement indiqué pour les applications où il faut combiner compacité, lisibilité et multiplication des points de raccordement de protection. Il s’adresse aux professionnels du câblage qui souhaitent organiser les conducteurs de terre sur un bornier dense, avec une borne à 3 niveaux pensée pour le montage en armoire, la distribution de masse de protection et l’optimisation de l’espace disponible.
