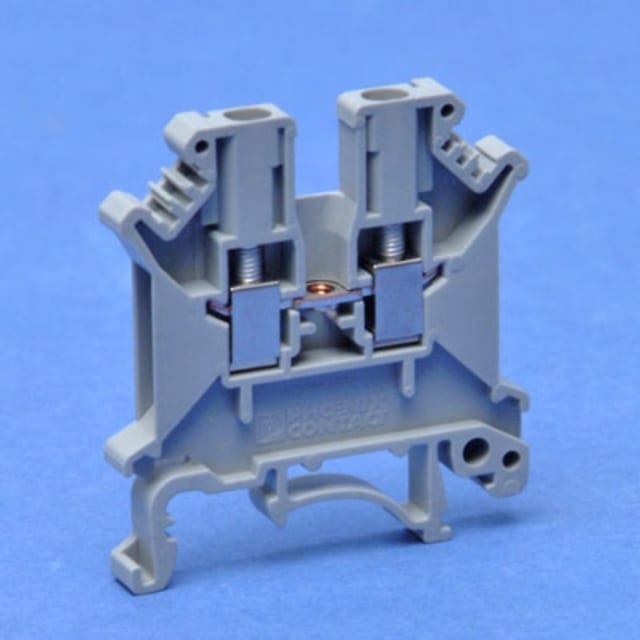

Bloc de jonction à vis 0,2 à 4 mm² gris 3001501

Bloc de jonction à vis pour câblage sur rail DIN 35 mm

Ce bloc de jonction gris 0,2 à 4 mm² est conçu pour le raccordement traversant de conducteurs dans les armoires, coffrets et ensembles de distribution. Son montage sur rail DIN 35 mm permet une intégration simple dans les installations organisées, tout en conservant un encombrement réduit grâce à sa largeur de 5,2 mm. Il convient particulièrement aux montages où la densité de câblage doit rester maîtrisée sans compliquer le repérage ni l’accès au serrage.

Plage de raccordement adaptée aux conducteurs courants en installation

Ce modèle accepte les conducteurs monofilares de 0,2 à 4 mm², les conducteurs souples sans gaine de 0,2 à 2,5 mm² ainsi que les conducteurs multifilaires de 0,2 à 1,5 mm². Il prend également en charge les conducteurs souples avec gaine à partir de 0,25 mm². Cette compatibilité permet de couvrir de nombreux besoins de câblage de commande et de distribution, avec une borne unique capable de s’intégrer facilement dans des configurations mixtes cuivre ou aluminium/cuivre selon l’application prévue.

Raccordement à vis pour une connexion nette et accessible

Le raccordement à vis convient aux opérations de câblage qui demandent un serrage direct, lisible et facile à reprendre lors des interventions. Avec ses 2 points de connexion sur un seul étage, ce bloc de jonction est adapté aux liaisons traversantes simples, aux prolongements de conducteurs et à l’organisation de lignes dans les ensembles électriques. Ce format reste pratique lorsque l’installateur recherche une borne compacte, claire à câbler et simple à intégrer dans une rangée existante.

Caractéristiques électriques pour circuits de commande et de distribution

Avec une tension de dimensionnement de 800 V et un courant nominal de 24 A, ce bloc de jonction à vis répond aux besoins de nombreux circuits de raccordement en environnement industriel et tertiaire. Sa section de référence de 2,5 mm² en fait une solution cohérente pour les applications nécessitant un passage de conducteur standard tout en gardant une réserve de compatibilité jusqu’à 4 mm² en conducteur rigide. Ce positionnement le rend pertinent pour des borniers de répartition, de commande ou d’interface sur rail.

Format étroit pour borniers compacts et bien ordonnés

Sa largeur de 5,2 mm facilite la création de rangées de bornes compactes sans sacrifier la lisibilité de l’ensemble. Sa hauteur de 42,5 mm favorise une implantation propre dans les coffrets où la gestion de l’espace est déterminante. Ce gabarit est particulièrement intéressant pour optimiser la place disponible sur rail DIN tout en maintenant une structure de câblage rationnelle, adaptée aux extensions, aux modifications ou aux remplacements à l’unité.

Bonne tenue en environnement technique

Ce bloc de jonction fonctionne sur une plage de température de service de -60 à 110 °C, ce qui le destine aux environnements techniques soumis à des variations thermiques marquées. Son corps isolant est prévu pour un usage en appareillage de connexion sur rail, dans des ensembles où la stabilité dimensionnelle et la continuité du câblage doivent être conservées dans le temps d’exploitation. Cette amplitude de température élargit les possibilités d’emploi dans les coffrets, armoires et installations de terrain protégées.

Un choix pertinent pour les opérations de raccordement et d’extension

Ce bloc de jonction à vis 0,2 à 4 mm² gris répond aux besoins de raccordement simple lorsqu’il faut prolonger, distribuer ou structurer un câblage de manière propre sur rail DIN. Son format traversant, son pas étroit, son raccordement à vis et sa compatibilité avec plusieurs types de conducteurs en font une solution adaptée aux tableaux électriques, armoires de commande, coffrets de raccordement et ensembles d’automatisme recherchant une borne sobre, compacte et facile à intégrer.
