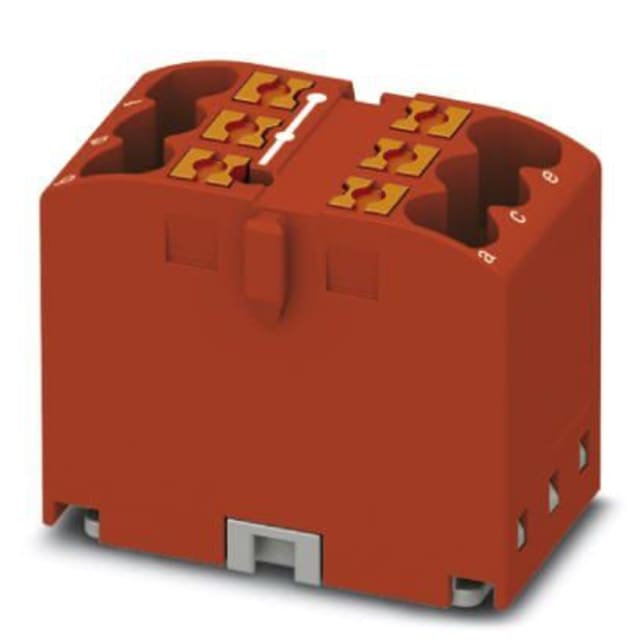

Bloc distributeur module de base pontable 3273268

Bloc distributeur compact pour la répartition de potentiel

Ce bloc distributeur modulaire de base est conçu pour simplifier la distribution de potentiel dans les armoires, coffrets et ensembles de câblage compacts. Avec ses 6 connexions sur un seul étage, il permet de répartir proprement un départ électrique à partir d’un point unique, tout en conservant une implantation lisible et structurée. Son format réduit de 16 mm de large pour 28,6 mm de haut facilite l’intégration lorsque l’espace disponible est limité.

Connexion Push-in rapide pour un câblage plus fluide

Le raccordement par technologie Push-in permet l’insertion directe des conducteurs, ce qui accélère les opérations de câblage et rend l’installation plus pratique en atelier comme sur site. Le bloc accepte les conducteurs monofilaires de 0,14 à 4 mm² ainsi que les conducteurs souples et multifilaires de 0,14 à 2,5 mm², avec ou sans embout. Cette plage de sections couvre efficacement les besoins courants de distribution dans les installations de commande, de signalisation et d’alimentation auxiliaire.

Module pontable pour faire evoluer la distribution

Ce module de base peut être ponté avec d’autres blocs via le puits de conducteur, ce qui permet de créer une distribution étendue et cohérente sans multiplier les solutions de raccordement disparates. Cette conception est particulièrement adaptée aux montages évolutifs, aux répartitions par potentiels et aux architectures nécessitant une organisation claire des départs. Pour l’intégrateur, cela apporte une vraie souplesse dans la conception du câblage.

Capacite electrique adaptee aux applications de commande et de distribution

Avec une tension assignée de 450 V et un courant nominal de 24 A, ce bloc distributeur répond aux besoins de nombreuses applications de distribution secondaire. Sa section nominale de 2,5 mm² en fait une solution pertinente pour répartir des potentiels de manière ordonnée dans les coffrets, tableaux et ensembles de raccordement. Le bloc est prévu pour une utilisation sur un potentiel unique, avec 6 points de connexion exploitables sur un seul niveau.

Plusieurs modes de montage pour s’adapter au terrain

Ce modèle se distingue par sa polyvalence de pose. Il peut être encliqueté sur un adaptateur pour rail DIN, monté directement avec bride ou utilisé en version libre selon la configuration retenue. Cette flexibilité de montage facilite son intégration aussi bien dans des installations neuves que dans des adaptations ou extensions d’ensembles existants. Pour les monteurs, cela permet d’ajuster la solution au support disponible sans changer de logique de raccordement.

Format lisible et reperage visuel immediat

Sa couleur rouge favorise un repérage visuel rapide à l’intérieur d’un coffret ou d’un ensemble de borniers. Ce choix est utile pour distinguer un potentiel, une fonction ou une zone de distribution spécifique au premier coup d’œil. Dans les environnements où la rapidité d’identification compte, ce marquage visuel contribue à rendre le câblage plus clair et plus facile à suivre lors de l’installation, du contrôle ou de la maintenance.

Concu pour les environnements techniques exigeants

Le bloc est prévu pour une plage de température de service de -60 à 105 °C, ce qui autorise son emploi dans des environnements techniques soumis à de fortes variations thermiques. Son corps isolant en matériau de type PA s’intègre dans une logique d’appareillage compact destinée aux applications électriques nécessitant une tenue adaptée aux contraintes d’exploitation. Ce positionnement en fait un composant pertinent pour les professionnels recherchant une solution de distribution ordonnée, compacte et simple à mettre en œuvre.
