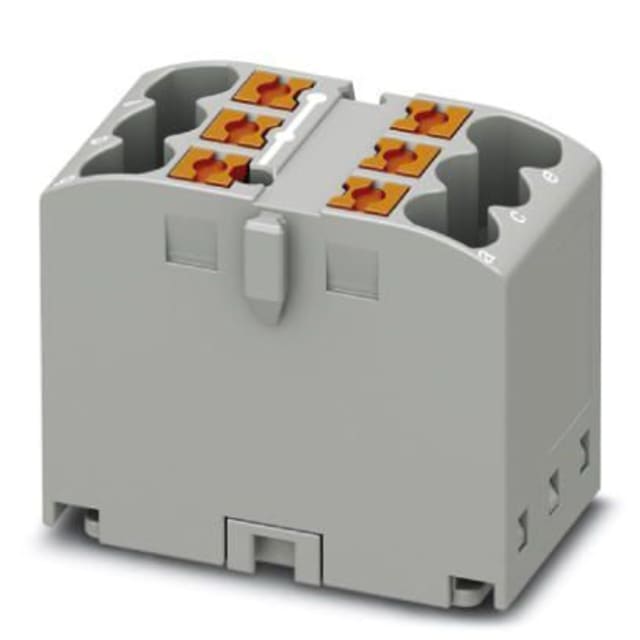

Bloc distributeur modulaire module de base 3273264

Bloc distributeur modulaire compact pour la répartition de potentiel

Ce bloc distributeur modulaire module de base Phoenix Contact est conçu pour simplifier la distribution de conducteurs dans les armoires, coffrets et ensembles de câblage. Il s’agit d’un module de base de la gamme PTFIX 6X2,5 GY, pensé pour réaliser une répartition propre, rapide et lisible sur un encombrement réduit. Sa configuration à 6 points de connexion sur un seul étage permet d’organiser efficacement les départs sans multiplier les accessoires de câblage.

Connexion directe Push-in pour un câblage plus fluide

Le produit utilise une technologie de connexion directe de type Push-in, particulièrement adaptée aux interventions de câblage répétitives et aux montages où la rapidité d’insertion des conducteurs est recherchée. Cette conception facilite le raccordement des conducteurs rigides comme des conducteurs souples, avec ou sans embout, dans les plages de sections prévues. Le bloc accepte notamment les conducteurs monofilaire de 0,14 à 4 mm², ainsi que les conducteurs multifilaires et à brins fins jusqu’à 2,5 mm².

Format optimisé pour les tableaux et montages techniques

Avec une largeur de 16 mm et une hauteur de 28,6 mm, ce bloc distributeur modulaire trouve facilement sa place dans les environnements où chaque millimètre compte. Son format compact aide à structurer les répartitions de potentiel dans les tableaux électriques, coffrets de commande ou montages industriels, tout en conservant une bonne lisibilité du cheminement des conducteurs. Sa teinte grise s’intègre naturellement dans les ensembles de connexion et de câblage standardisés.

6 connexions sur un étage pour une distribution claire

Ce module de base dispose de 6 réglettes à bornes sur un seul étage, ce qui en fait une solution particulièrement pratique pour distribuer une alimentation ou un potentiel commun vers plusieurs départs. Cette architecture permet de centraliser la répartition dans un point unique, avec une implantation nette et facile à repérer lors de l’installation, de l’extension ou de la maintenance du câblage.

Caractéristiques électriques adaptées aux applications de distribution

Le bloc est prévu pour une tension de dimensionnement de 450 V et un courant de dimensionnement de 24 A. Ces valeurs le destinent aux fonctions de répartition dans de nombreuses applications de commande, de distribution auxiliaire et d’organisation des départs dans les ensembles électriques. Le produit est ainsi pertinent lorsque l’objectif est d’obtenir une distribution modulaire compacte, propre et cohérente avec les contraintes habituelles de câblage en armoire.

Montage flexible selon la configuration de l’installation

Ce module de base est conçu pour s’adapter à plusieurs modes d’intégration selon la configuration du montage. Il peut être utilisé pour des implantations variées, notamment lorsqu’une solution compacte de répartition doit être intégrée sur support dédié ou dans un ensemble nécessitant une implantation souple. Cette flexibilité d’installation en fait un choix pertinent pour les projets de câblage ne se limitant pas à une seule méthode de fixation.

Bonne tenue en environnement technique exigeant

Le bloc distributeur est prévu pour une température de service de -60 à 105 °C, ce qui permet son intégration dans des environnements techniques soumis à des écarts thermiques importants. Cette amplitude de fonctionnement apporte une vraie souplesse d’usage pour les applications en coffret, en machine ou en installation électrique nécessitant des composants capables d’accompagner des conditions d’exploitation étendues.
