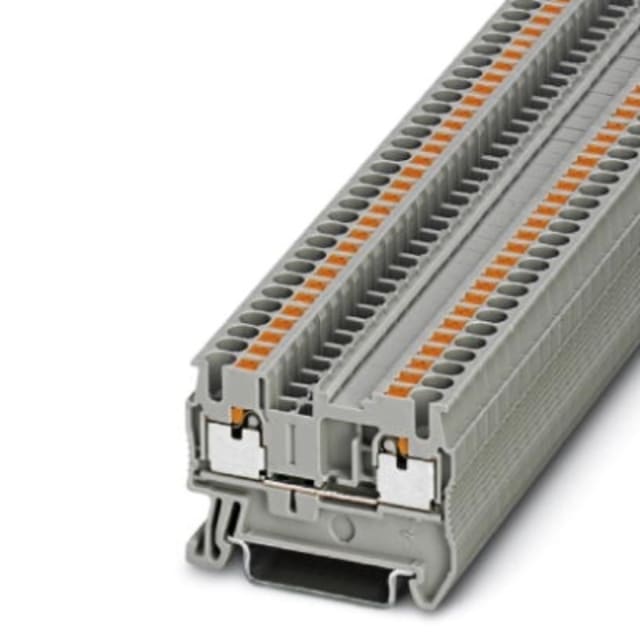

Bloc de jonction simple Push-in gris 0,14-4 mm² 3209510

Bloc de jonction simple Push-in pour câblage sur rail DIN

Ce bloc de jonction simple gris est conçu pour le raccordement direct de conducteurs dans les armoires, coffrets et ensembles de distribution. Son système Push-in permet l’insertion rapide des fils rigides ou des conducteurs préparés, sans opération complexe, ce qui en fait une solution particulièrement adaptée aux montages propres, compacts et efficaces sur rail DIN 35 mm.

Raccordement Push-in pratique pour un câblage plus fluide

Le principe de connexion Push-in facilite le travail lors des opérations de câblage en atelier comme sur site. Il permet un enfichage direct avec faible effort d’insertion, tout en conservant une tenue adaptée aux contraintes habituelles d’une installation électrique. Ce type de raccordement est particulièrement intéressant pour gagner en confort lors des séries de connexions et pour obtenir un câblage net dans les tableaux.

Plage de sections adaptée aux conducteurs courants d’installation

Ce modèle accepte les conducteurs monofils de 0,14 à 4 mm² ainsi que les conducteurs souples et multifilaires jusqu’à 2,5 mm² selon leur configuration. Cette amplitude de raccordement le rend polyvalent pour de nombreuses applications de distribution, de commande et d’interconnexion. Avec une section de référence de 2,5 mm², il répond efficacement aux besoins fréquents en câblage tertiaire, industriel et technique.

Format simple étage compact pour borniers denses

Avec une largeur de seulement 5,2 mm, une hauteur de 48,6 mm et une conception à un seul étage, ce bloc de jonction aide à optimiser l’encombrement sur le rail tout en conservant une lecture claire de l’implantation. Sa configuration à 2 connexions et 1 pôle convient parfaitement aux liaisons de passage simples, lorsque l’objectif est de structurer proprement les circuits sans surdimensionner le bornier.

Caractéristiques électriques pour circuits jusqu’à 800 V et 24 A

Ce bloc de jonction est prévu pour une tension nominale de 800 V et un courant nominal de 24 A. Ces valeurs permettent son intégration dans de nombreux ensembles de raccordement où la compacité doit rester compatible avec de bonnes performances électriques. Il constitue ainsi un choix pertinent pour organiser les départs, renvois et continuités de conducteurs dans des installations exigeant un bornier clair et rationnel.

Montage sur rail DIN 35 mm pour intégration standardisée

Compatible avec les profils NS 35/7,5 et NS 35/15, ce bloc de jonction s’intègre facilement dans les configurations de coffrets et tableaux utilisant les standards de rail DIN les plus répandus. Cette compatibilité simplifie la conception, la maintenance et les extensions d’installation, tout en permettant une implantation cohérente avec les autres éléments de raccordement présents sur le bornier.

Conçu pour les environnements techniques avec accessoires de bornier

Ce bloc de jonction s’inscrit dans une logique de montage modulaire adaptée aux besoins de repérage, de pontage et de test des ensembles de connexion. Sa conception favorise une organisation soignée du câblage et une exploitation plus lisible des borniers. Sa tenue en température de service de -60 à 110 °C apporte en outre une large compatibilité avec des environnements techniques variés.
