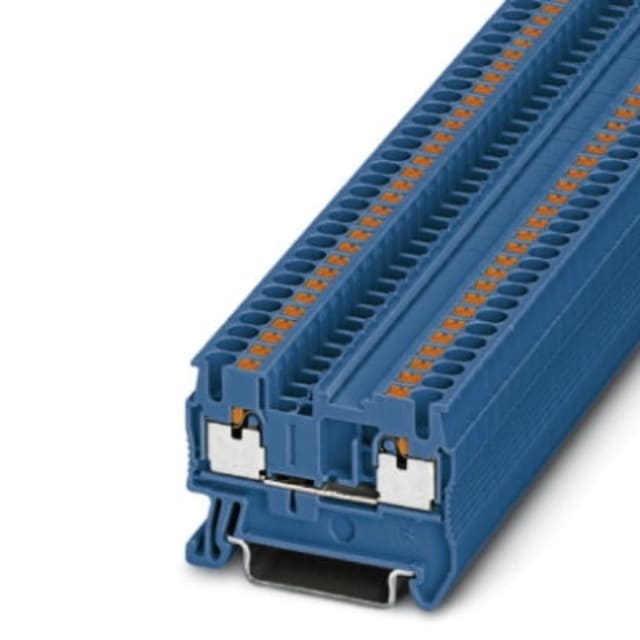

Bloc de jonction simple Push-in bleu 0,14-4 mm² 3209523

Bloc de jonction traversant Push-in bleu pour repérage des conducteurs

Ce bloc de jonction simple Push-in bleu est conçu pour le raccordement traversant de conducteurs sur rail DIN. Son format compact et sa couleur de repérage en font une solution particulièrement adaptée aux circuits nécessitant une identification claire, notamment pour les conducteurs de neutre ou pour les schémas de câblage où le code couleur doit rester immédiatement lisible en armoire. Son exécution 1 pôle avec 2 points de connexion permet une liaison simple, nette et rapide entre deux conducteurs.

Connexion Push-in pour un câblage plus direct en tableau

Le raccordement Push-in facilite l’insertion des conducteurs rigides ou préparés, avec un geste de câblage rapide et précis. Cette technologie est appréciée en installation électrique et en câblage d’armoires pour gagner du temps lors du montage, tout en conservant une implantation ordonnée. La borne accepte des sections de 0,14 à 4 mm², avec une section de référence de 2,5 mm², ce qui la rend polyvalente pour de nombreux circuits de commande, de distribution et d’interface.

Format étroit 5,2 mm pour optimiser l’espace sur rail DIN

Avec une largeur de seulement 5,2 mm, cette borne traversante permet de densifier proprement le câblage sans surcharger le rail. Ses dimensions de 48,5 mm de longueur et 35,3 mm de hauteur/profondeur favorisent une intégration soignée dans les coffrets et armoires où chaque emplacement compte. Elle se monte sur rails NS 35/7,5 et NS 35/15, ce qui facilite son intégration dans des configurations standard d’installation, de raccordement et de distribution.

Caractéristiques électriques adaptées aux applications de distribution

Ce bloc de jonction est donné pour une tension nominale de 800 V et un courant nominal de 24 A. Ces valeurs le destinent aux montages de raccordement nécessitant une borne compacte mais capable de traiter des niveaux électriques courants en environnement tertiaire, industriel ou technique. Le passage simple entre deux points de connexion permet d’organiser des départs propres, lisibles et homogènes dans les ensembles de câblage sur rail.

Compatibilité de sections et calibre AWG pour une vraie souplesse d’usage

La plage de raccordement de 0,14 à 4 mm², équivalente à un calibre AWG 26 à 12, couvre aussi bien les petits conducteurs de signal que des sections plus courantes de distribution de commande. Cette amplitude de raccordement aide à standardiser les borniers dans un même tableau et à limiter les changements de références selon les circuits. Pour l’électricien, l’installateur ou le câbleur, cela se traduit par une mise en œuvre plus homogène et une meilleure continuité dans l’organisation des rangées de bornes.

Une borne simple idéale pour les rangées de jonction structurées

Grâce à sa conception de borne de traversée 1 pôle à 2 connexions, ce modèle convient parfaitement à la constitution de rangées de jonction claires et évolutives. Il est particulièrement pertinent lorsqu’il faut distribuer, prolonger ou identifier des conducteurs dans des coffrets de commande, tableaux électriques ou ensembles de raccordement. Son coloris bleu permet en plus de distinguer visuellement certaines fonctions de circuit sans complexifier l’implantation.

Un choix pertinent pour l’installation, le raccordement et le câblage soigné

Ce bloc de jonction simple Push-in bleu 0,14-4 mm² répond aux besoins des professionnels qui recherchent une borne traversante compacte, facile à intégrer sur rail DIN et adaptée à un câblage structuré. Sa combinaison entre encombrement réduit, raccordement Push-in et capacités électriques équilibrées en fait une référence efficace pour les opérations de connexion et câblage en armoire, en coffret ou en installation technique.
